Дополнительный трубопроводы (верхняя платформа) <PTO> — HITACHI EX25-2

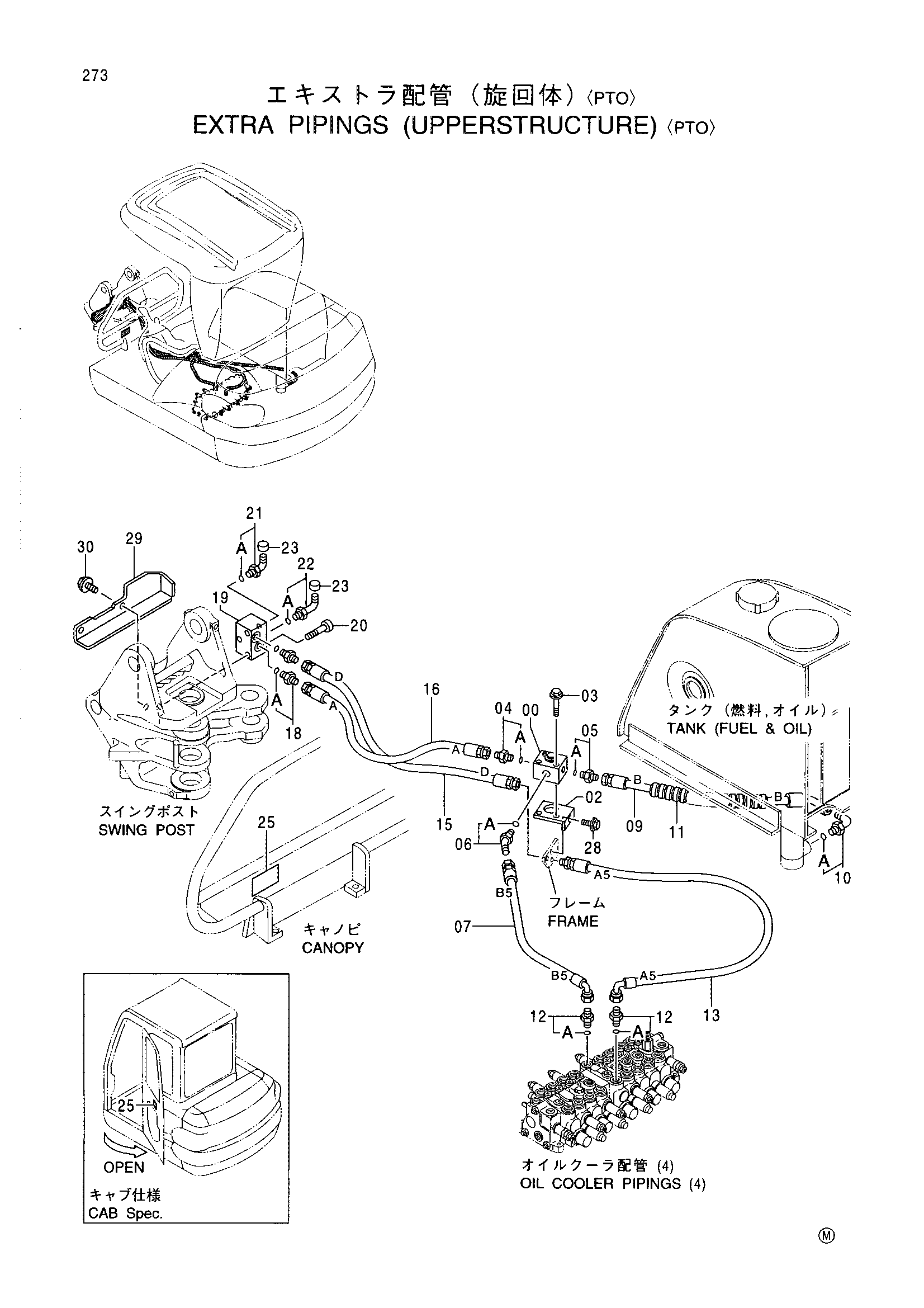

Заводская схема «Дополнительный трубопроводы (верхняя платформа) <PTO>» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 02 | 8058848 | Кронштейн | 1 |
| 03 | J090865 | Болт с шайбой | 2 |
| 04 | 4210361 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4288001 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4200326 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4354881 | Шланг (B5) | 1 |
| 09 | 4354655 | Шланг (B) | 1 |
| 10 | 4156435 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4357972 | Трубка | 1 |
| 12 | 4210361 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4354656 | Шланг (A5) | 1 |
| 15 | 4354885 | Шланг (D) | 1 |
| 16 | 4354884 | Шланг (A) | 1 |
| 18 | 4210361 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 3070508 | Коллектор | 1 |
| 20 | J770855 | Болт с внутренним шестигранником | 3 |
| 21 | 4154672 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4217342 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4223519 | Пробка унион | 2 |
| 25 | 4358093 | Информационная табличка | 1 |
| 28 | J090820 | Болт с шайбой | 2 |
| 29 | 3073741 | Крышка | 1 |
| 30 | J051030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
