Пилотный трубопроводы (2-2) <джис-тйпе> — HITACHI EX25-2

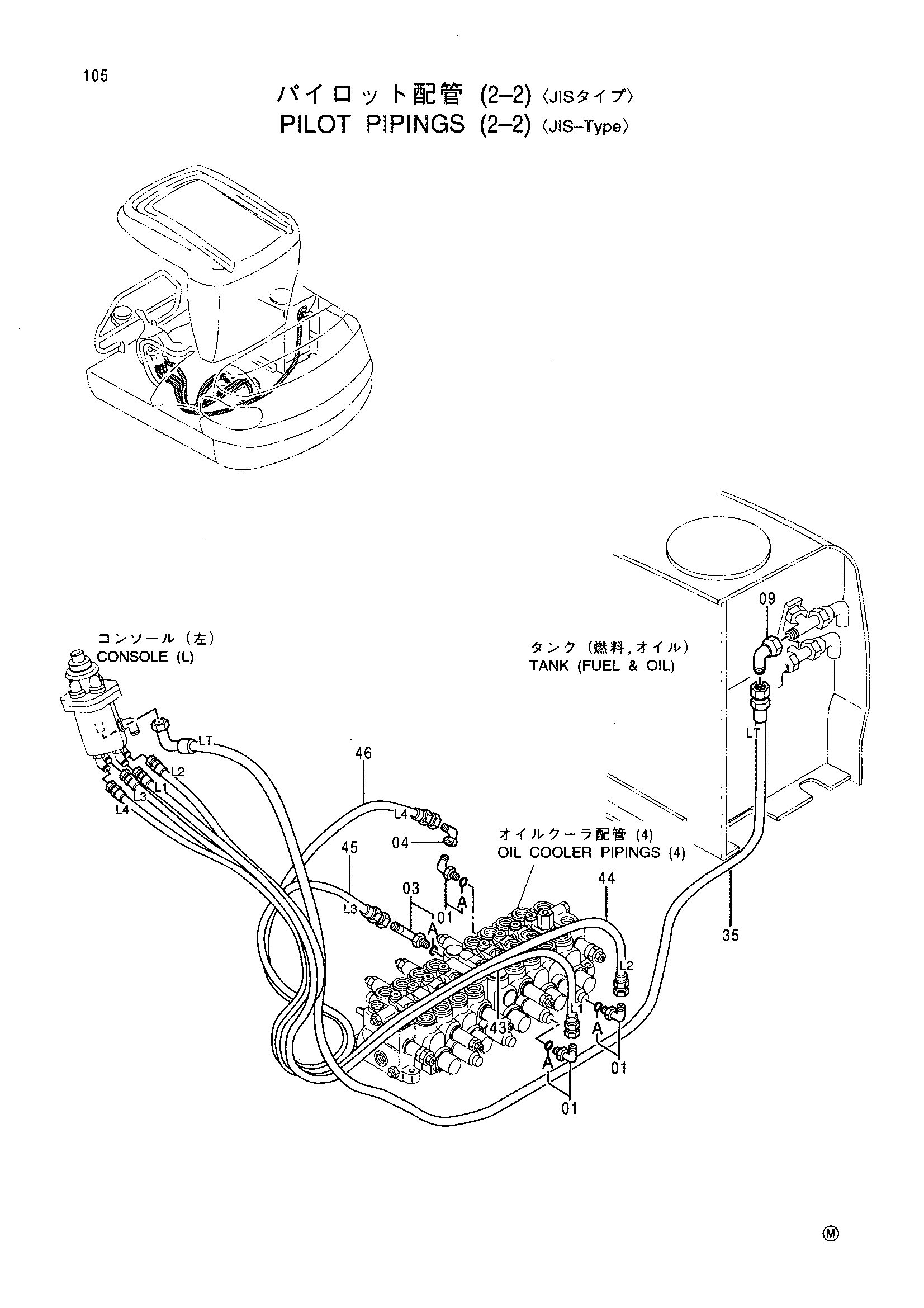

Заводская схема «Пилотный трубопроводы (2-2) <джис-тйпе>» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4279119 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4346096 | Унион S | 1 |
| 09 | 4239976 | Унион S | 1 |
| 35 | 4353207 | Шланг (LT) | 1 |
| 43 | 4352381 | Нейлоновый шланг (L1) | 1 |
| 44 | 4352382 | Нейлоновый шланг (L2) | 1 |
| 45 | 4352383 | Нейлоновый шланг (L3) | 1 |
| 46 | 4352384 | Нейлоновый шланг (L4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
