Ход трубопроводы — HITACHI EX25-2

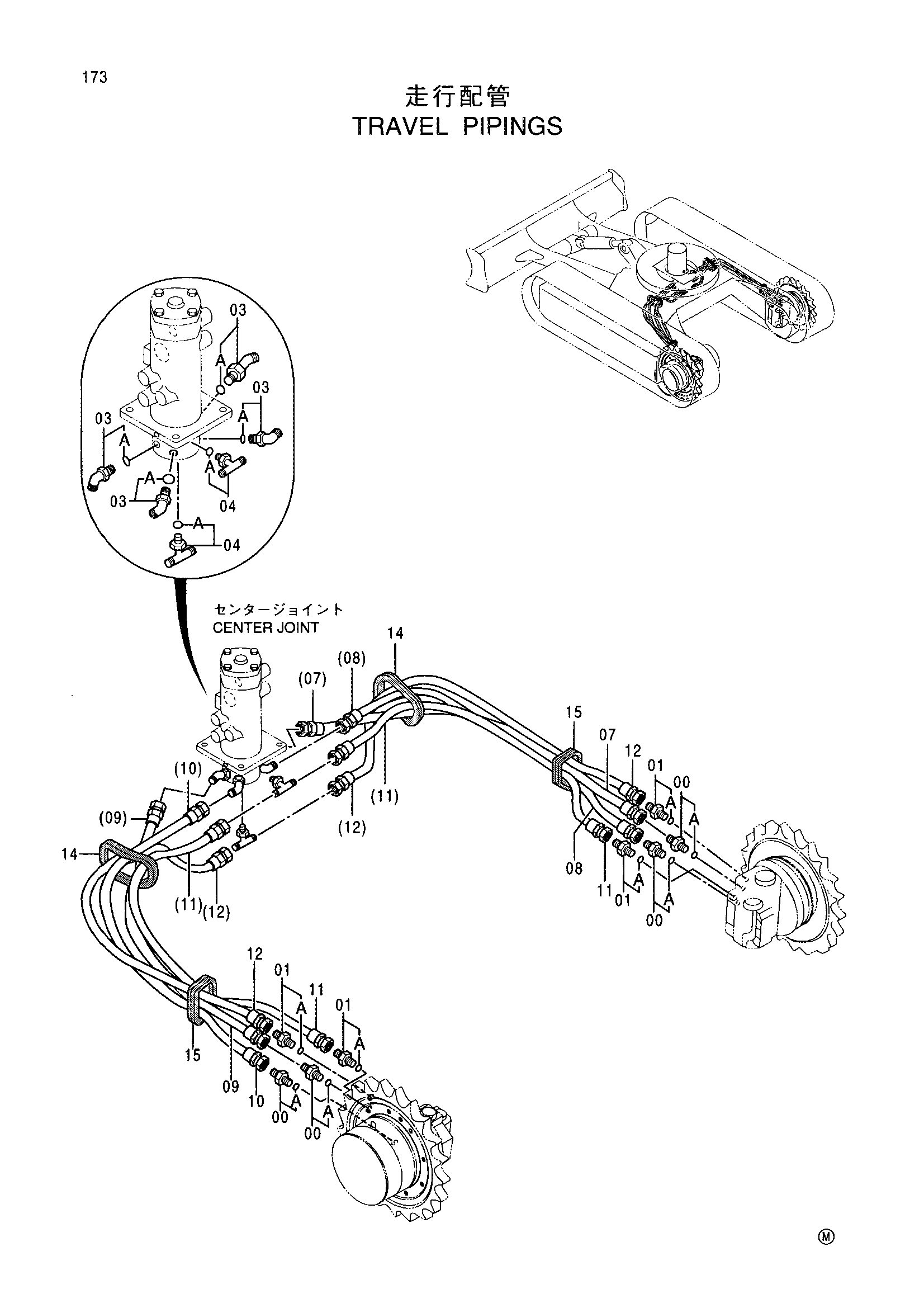

Заводская схема «Ход трубопроводы» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200469 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4200465 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4279249 | Угловой штуцер | 4 |
| 03A | U10778U | Уплотнительное кольцо | 1 |
| 04 | 4278874 | Тройник | 2 |
| 04A | R26448R | Уплотнительное кольцо | 1 |
| 07 | 4346664 | Шланг | 1 |
| 08 | 4346665 | Шланг | 1 |
| 09 | 4346666 | Шланг | 1 |
| 10 | 4346667 | Шланг | 1 |
| 11 | 4269800 | Шланг | 2 |
| 12 | 4236741 | Шланг | 2 |
| 14 | 4331547 | Резиновая втулка | 2 |
| 15 | 4331548 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
