Масляный радиатор трубопроводы (3) — HITACHI EX25-2

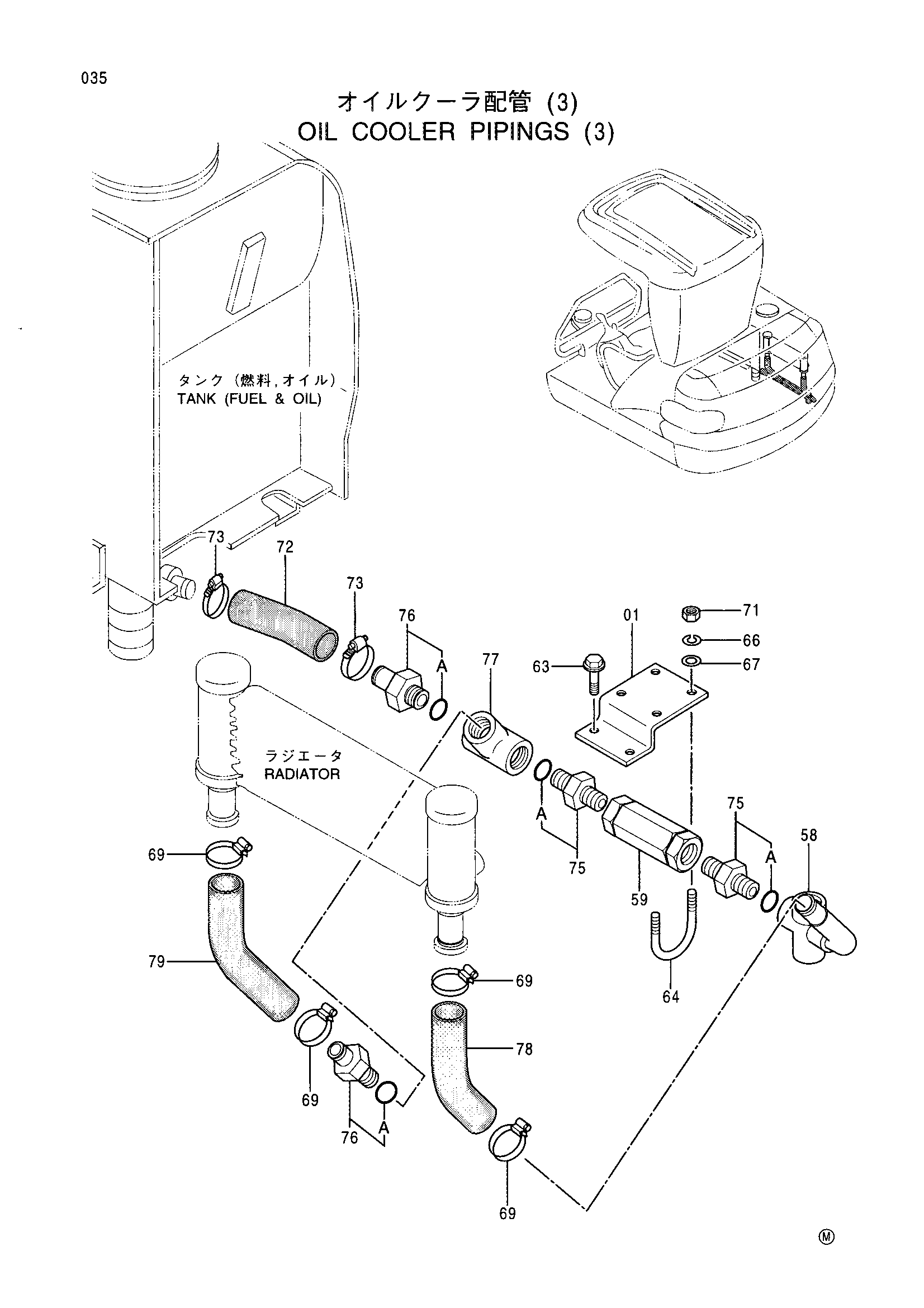

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9743051 | Кронштейн | 1 |
| 58 | 9743068 | Трубка | 1 |
| 59 | 4330478 | Обратный клапан | 1 |
| 63 | J051030 | Болт с шайбой | 2 |
| 64 | 4340395 | U-образный болт | 2 |
| 66 | J252108 | Пружинная шайба | 4 |
| 67 | J253108 | Плоская шайба | 4 |
| 69 | 4505243 | Хомут шланга | 4 |
| 71 | J231108 | Гайка | 4 |
| 72 | 4332729 | Резиновый шланг | 1 |
| 73 | 4505243 | Хомут шланга | 2 |
| 75 | 4346101 | Адаптер | 2 |
| 75A | 4506424 | Уплотнительное кольцо | 1 |
| 76 | 4276935 | Адаптер | 2 |
| 76A | 4506424 | Уплотнительное кольцо | 1 |
| 77 | 4345970 | Тройник | 1 |
| 78 | 4346136 | Резиновый шланг | 1 |
| 79 | 4346118 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
