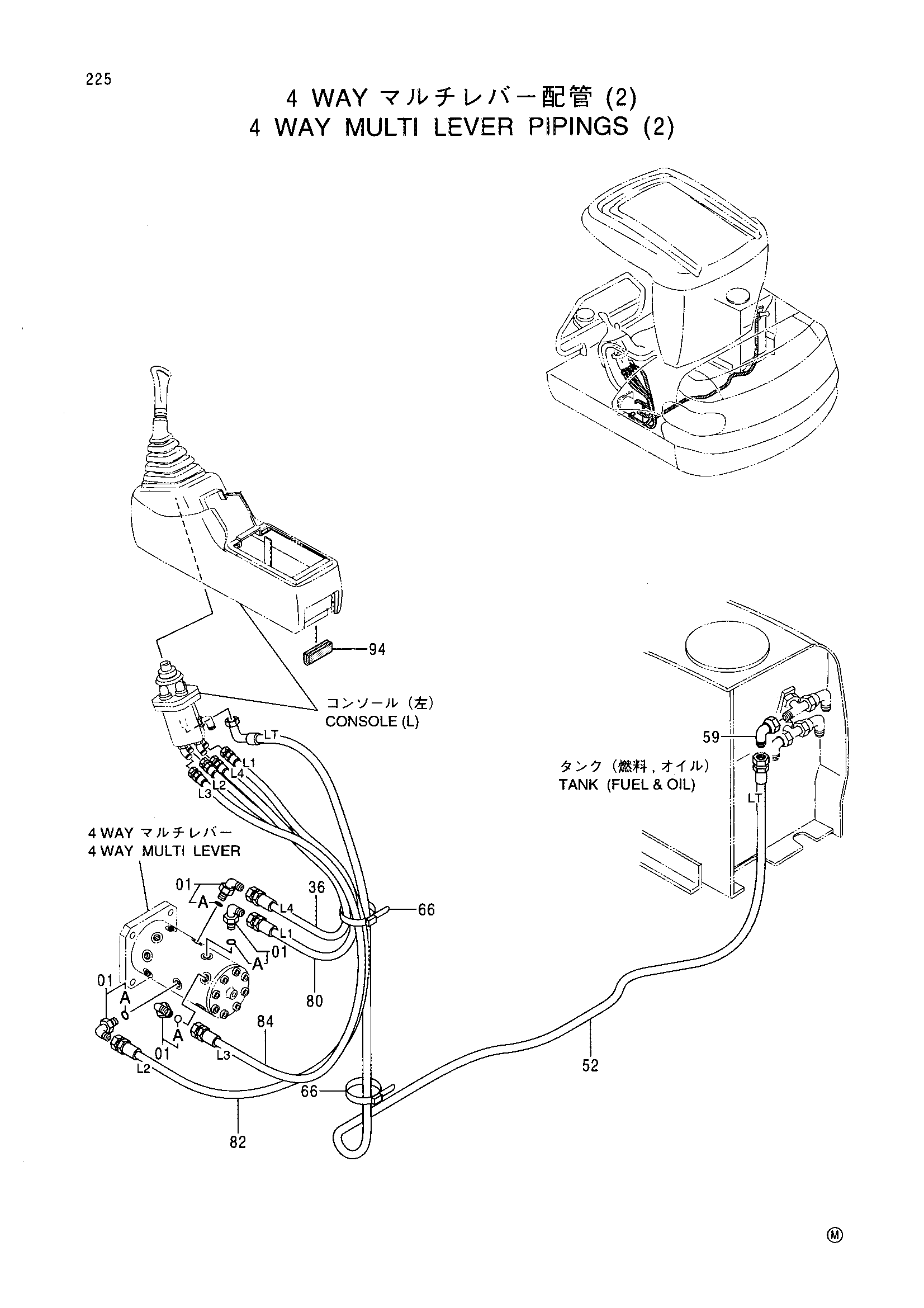

4 Ходовой многофункциональный рычаг трубопроводы (2) — HITACHI EX25-2

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы (2)» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4154670	Угловой штуцер	4
01A	957366	Уплотнительное кольцо	1
36	4300019	Шланг (L4)	1
52	4353207	Шланг (LT)	1
59	4239976	Унион S	1
66	4323613	Ленточный зажим	2
80	4371691	Шланг (L1)	1
82	4323003	Шланг (L2)	1
84	4371692	Шланг (L3)	1
94	4352907	Амортизатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
