Управление педаль (стрела поворот) — HITACHI EX25-2

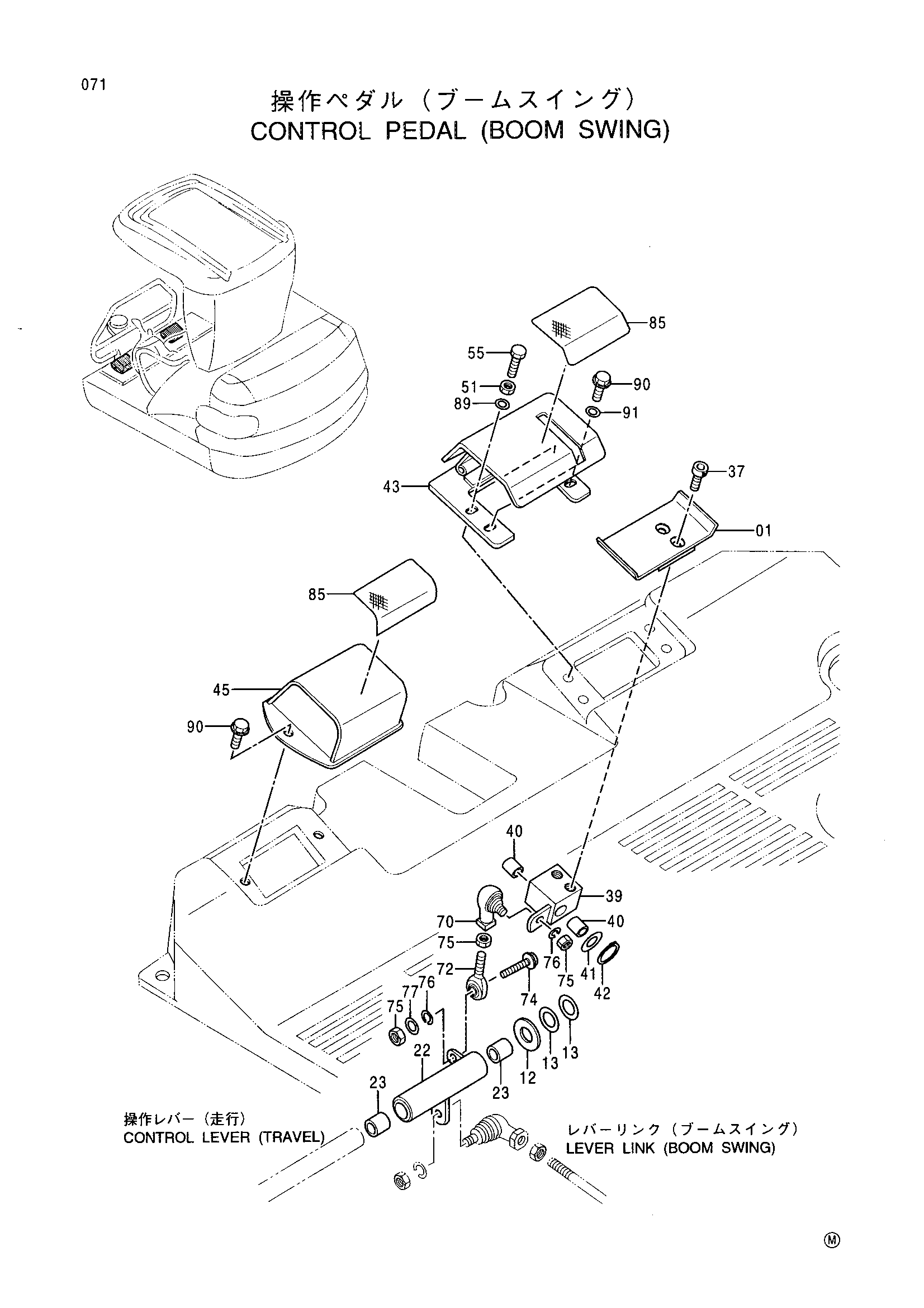

Заводская схема «Управление педаль (стрела поворот)» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9744304 | Педаль | 1 |
| 12 | A590118 | Плоская шайба | 1 |
| 13 | 4294498 | Регулировочная шайба | 2 |
| 22 | 8061828 | Тяга | 1 |
| 23 | 4280298 | Втулка | 2 |
| 37 | J770816 | Болт с внутренним шестигранником | 2 |
| 39 | 8062237 | Кронштейн | 1 |
| 40 | 4280301 | Втулка | 2 |
| 41 | J253114 | Плоская шайба | 1 |
| 42 | 991338 | Стопорное кольцо | 1 |
| 43 | 8061831 | Крышка | 1 |
| 45 | 8062233 | Ступень | 1 |
| 51 | J231108 | Гайка | 2 |
| 55 | 4345746 | B0LT | 2 |
| 70 | 4287792 | Шарнир | 1 |
| 72 | 4287797 | Концевой шток | 1 |
| 74 | J090835 | Болт с шайбой | 1 |
| 75 | J231108 | Гайка | 3 |
| 76 | J252108 | Пружинная шайба | 2 |
| 77 | J253108 | Плоская шайба | 1 |
| 85 | 4345731 | Лента | 2 |
| 89 | J253108 | Плоская шайба | 2 |
| 90 | J080820 | Болт с шайбой | 4 |
| 90 | J090825 | Болт с шайбой | 4 |
| 91 | J253108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
