4 Ходовой многофункциональный рычаг трубопроводы (1) — HITACHI EX25-2

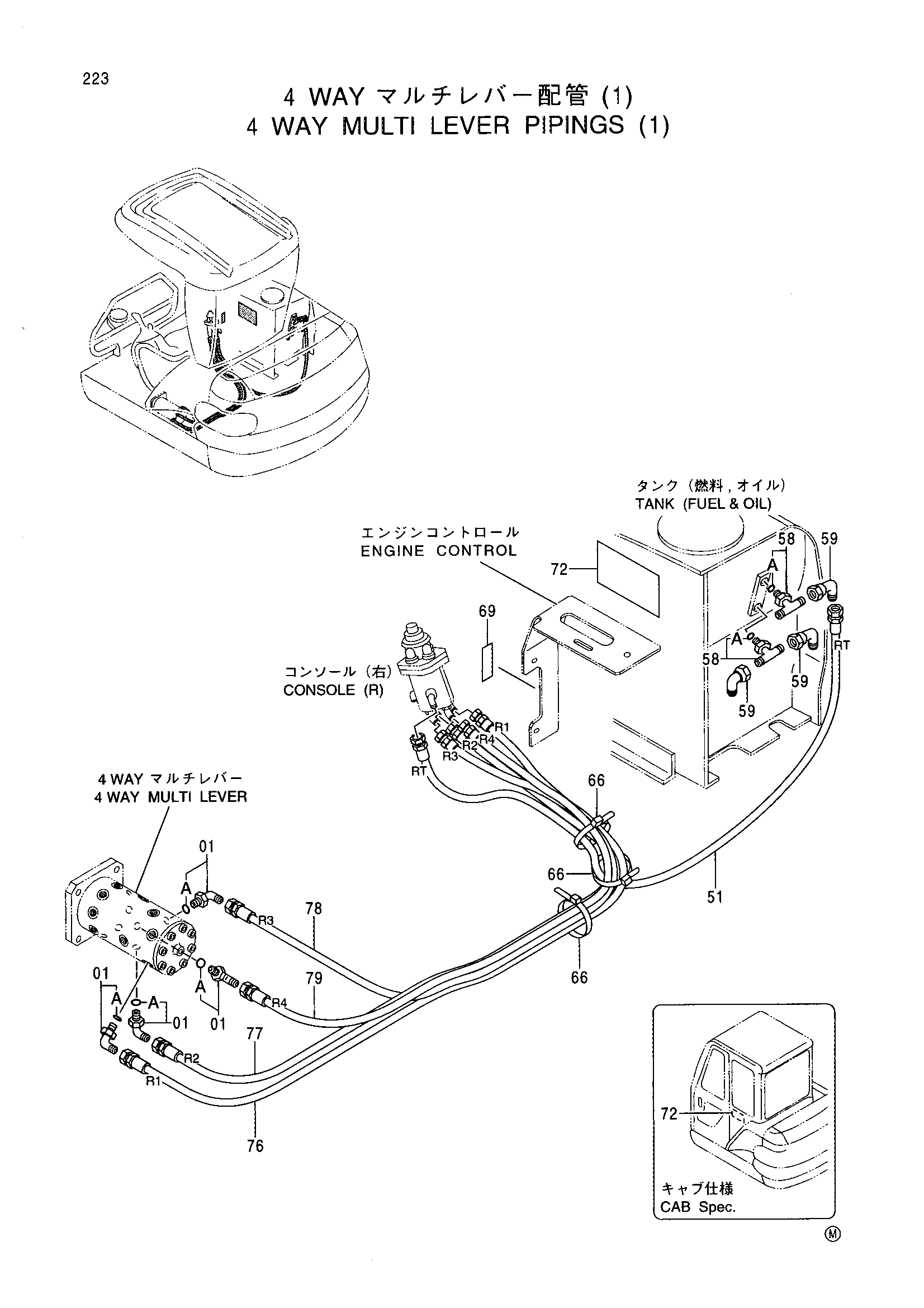

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы (1)» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4353206 | Шланг (RT) | 1 |
| 58 | 4208912 | Тройник | 2 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4239976 | Унион S | 3 |
| 66 | 4323613 | Ленточный зажим | 3 |
| 69 | 4299979 | Информационная табличка(отвал: раисе-ловер) | 1 |
| 72 | 3064086 | Информационная табличка(многофункциональный рычаг) | 1 |
| 76 | 4355998 | Шланг (R1) | 1 |
| 77 | 4355999 | Шланг (R2) | 1 |
| 78 | 4356000 | Шланг (R3) | 1 |
| 79 | 4356001 | Шланг (R4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
