Гидроцилиндр рукояти — HITACHI EX25-2

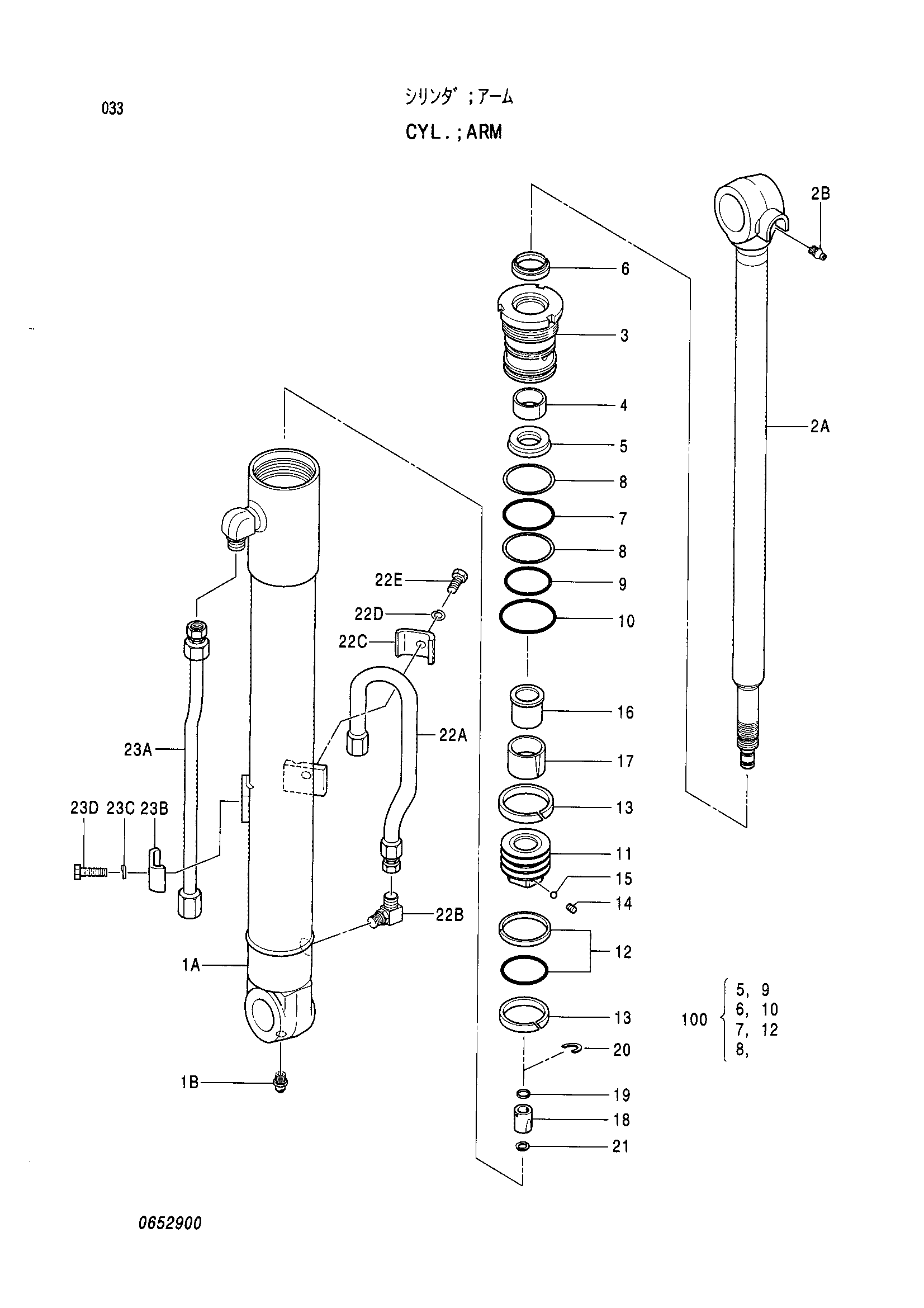

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289654 | Гидроцилиндр рукояти | 1 | |
| 1 | 4352336 | Труба гидроцилиндра | 1 |
| 1B | J75481 | Пресс-маслёнка | 1 |
| 2 | 4352337 | Шток поршня | 1 |
| 2B | J75481 | Пресс-маслёнка | 1 |
| 3 | 0431902 | Головка гидроцилиндра | 1 |
| 4 | 0652401 | Втулка | 1 |
| 5 | 0431904 | U-образная манжета | 1 |
| 6 | 0652402 | Грязесъёмное кольцо | 1 |
| 7 | A811065 | Уплотнительное кольцо | 1 |
| 8 | 0652403 | Опорное кольцо | 2 |
| 9 | A811060 | Уплотнительное кольцо | 1 |
| 10 | A810070 | Уплотнительное кольцо | 1 |
| 11 | 0431906 | Поршень | 1 |
| 12 | 0431907 | Кольцо уплотнение в сборе | 1 |
| 13 | 0431908 | Направляющее кольцо | 2 |
| 14 | 0431909 | Установочный винт | 1 |
| 15 | 0431910 | Стальной шарик | 1 |
| 16 | 0431912 | Проставка | 1 |
| 17 | 0431913 | Амортизирующий подшипник | 1 |
| 18 | 0432308 | Амортизирующий подшипник | 1 |
| 19 | 0432310 | Уплотнение амортизатор | 1 |
| 20 | 0432309 | Стопорное кольцо | 1 |
| 21 | 0432311 | Ограничитель | 2 |
| 22 | 4352322 | Трубка (нижний) | 1 |
| 22A | 0652506 | Трубка | 1 |
| 22B | 0652507 | Угловой штуцер | 1 |
| 22C | 0652405 | Держатель | 1 |
| 22D | 0325913 | Шайба | 1 |
| 22E | 0408815 | Болт | 1 |
| 23 | 4352338 | Трубка (шток) | 1 |
| 23A | 0652901 | Трубка | 1 |
| 23B | 0652405 | Держатель | 1 |
| 23C | 0325913 | Шайба | 1 |
| 23D | 0408815 | Болт | 1 |
| 100 | 4352316 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
