Дополнительный трубопроводы (передний) <STD. рукоять> — HITACHI EX25

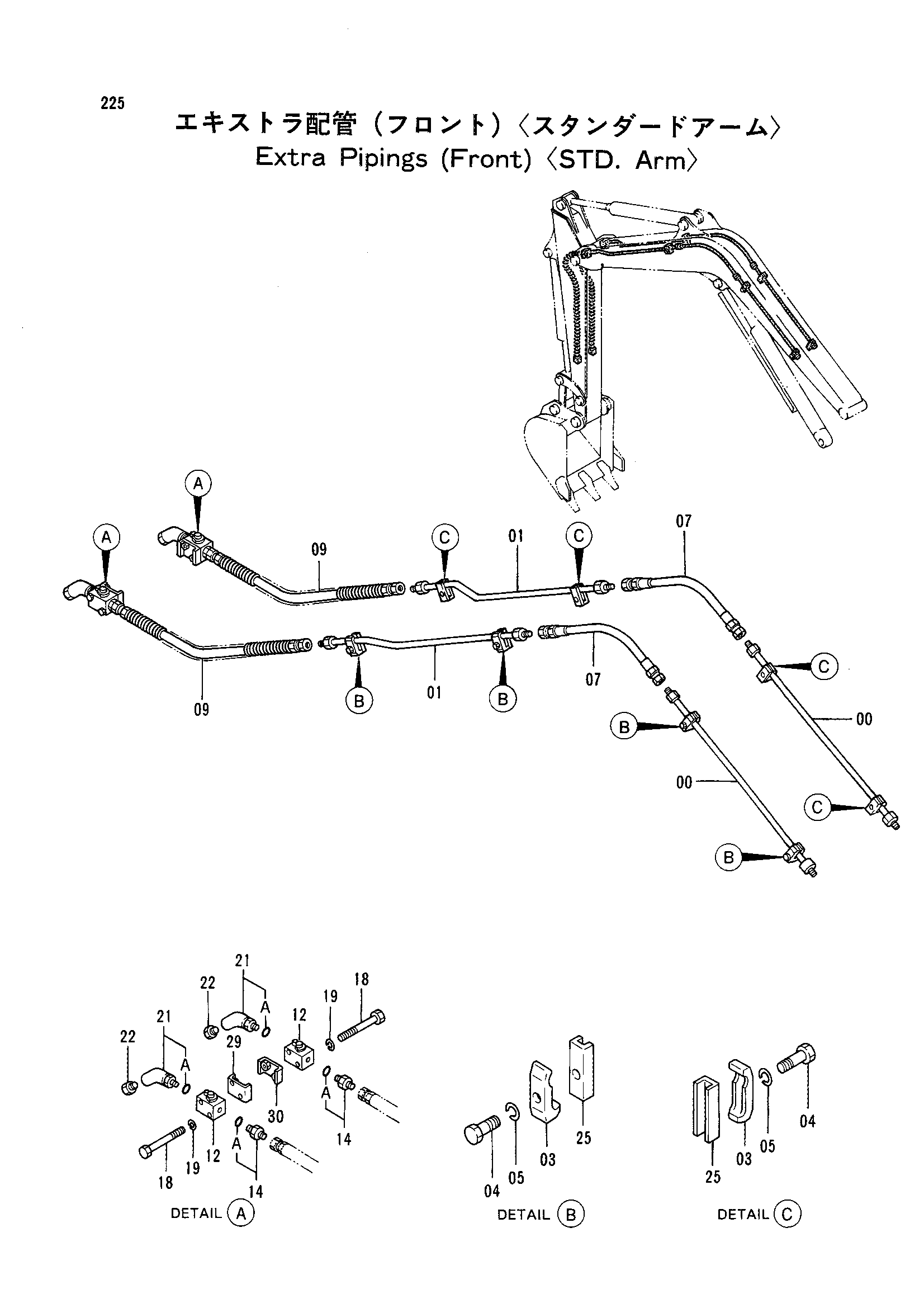

Заводская схема «Дополнительный трубопроводы (передний) <STD. рукоять>» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9737000 | Трубка | 2 |
| 01 | 8052805 | Трубка | 2 |
| 03 | 4053594 | Хомут трубки | 8 |
| 04 | J901045 | Болт | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 07 | 4301033 | Шланг | 2 |
| 09 | 4301034 | Шланг | 2 |
| 12 | 4287721 | Запорный клапан | 2 |
| 14 | 4210361 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | J900860 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
| 21 | 4293263 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4294858 | Пробка | 2 |
| 25 | 9738962 | Седло винта | 8 |
| 29 | 9737005 | Седло винта | 1 |
| 30 | 9737006 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
