Коленчатый вал, поршень и маховик — HITACHI EX25

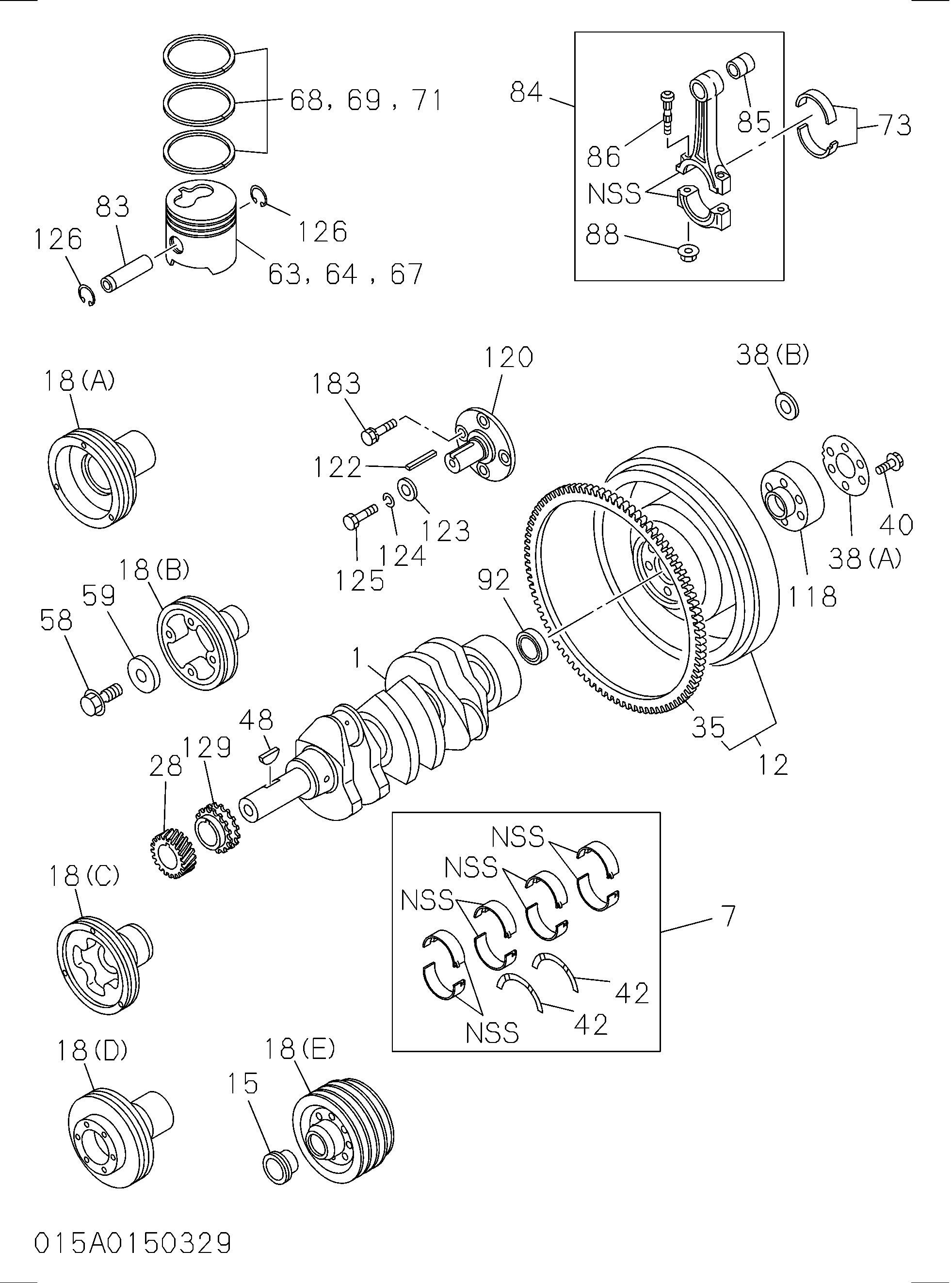

Заводская схема «Коленчатый вал, поршень и маховик» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 8970216930 | Коленчатый вал | 1 |
| 7 | 8944147421 | Металлический комплект коленчатый вал, стандарт | 1 |
| 12 | 8970257000 | Маховик | 1 |
| 18(A) | 8943368231 | Шкив CR/вал | 1 |
| 28 | 5125210413 | Шестерня CR/вал | 1 |
| 35 | 9123330321 | Шестерня кольцо | 1 |
| 38(B) | 8970232680 | Шайба маховик | 6 |
| 40 | 5090700061 | Болт маховик | 6 |
| 42 | 5115990031 | Шайба упорный, CR/вал | 2 |
| 48 | 8942016410 | Шпонка воодруфф, CR/вал | 1 |
| 58 | 8943860790 | Болт CR/вал шкив | 1 |
| 59 | 8941347920 | Шайба CR/вал шкив | 1 |
| 63 | 8971768920 | Поршень | 3 |
| 64 | 8944436161 | Поршень O/S=0.50 | 3 |
| 67 | 8944436151 | Поршень O/S=0.25 | 3 |
| 68 | 8944216500 | Кольцо комплект поршень, стандарт | 3 |
| 69 | 8944456830 | Кольцо комплект поршень, O/S=0.50 | 3 |
| 71 | 8944456820 | Кольцо комплект поршень, O/S=0.25 | 3 |
| 73 | 8941560840 | Металлический комплект конн шток, стандарт | 3 |
| 83 | 5122110210 | Палец поршень | 3 |
| 84 | 8944399190 | Шток в сборе конн | 3 |
| 85 | 5122510070 | Втулка коннрод | 3 |
| 86 | 8942162064 | Болт коннрод | 6 |
| 88 | 8942242362 | Гайка коннрод | 6 |
| 126 | 8942348650 | Кольцо стопорный, поршень палец | 6 |
| 129 | 5125210343 | Ведущая шестерня CR/вал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
