Рама — HITACHI EX25

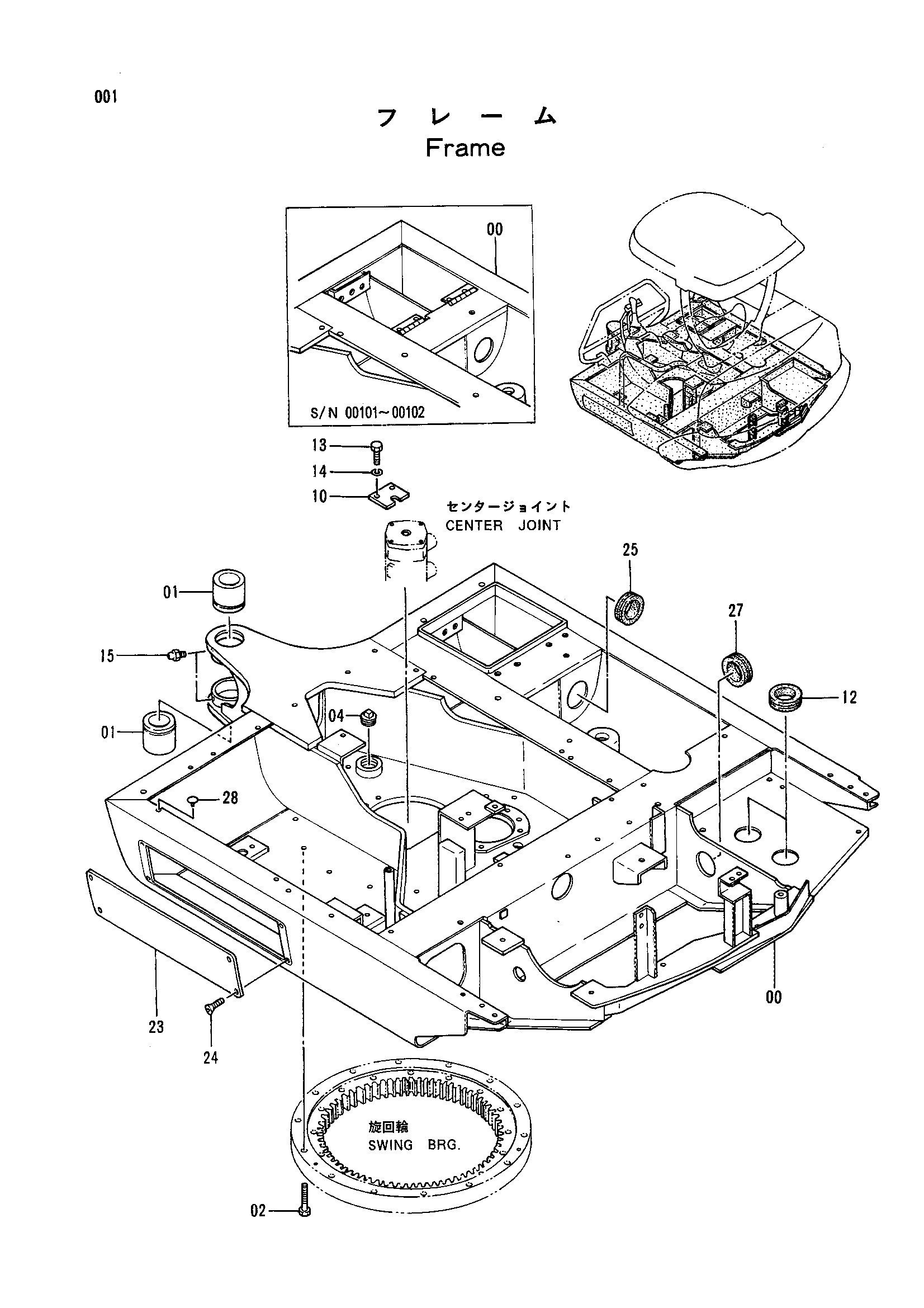

Заводская схема «Рама» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003520 | Рама основной | 1 |
| 01 | 4297272 замена: 4316499 | Втулка | 2 |
| 01 | 4316499 | Втулка | 2 |
| 02 | J931260 | Болт | 13 |
| 04 | J75214 | Пробка | 1 |
| 10 | 4276606 | Ограничитель | 1 |
| 12 | 4087462 | Резиновая втулка | 2 |
| 13 | J901225 | Болт | 2 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | J75481 | Пресс-маслёнка | 2 |
| 23 | 4288387 | Крышка | 1 |
| 24 | M470816 | Винт | 4 |
| 25 | 4184582 | Резиновая втулка | 1 |
| 27 | 4208279 | Резиновая втулка | 1 |
| 28 | 4288579 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
