Головка блока цилиндров — HITACHI EX25

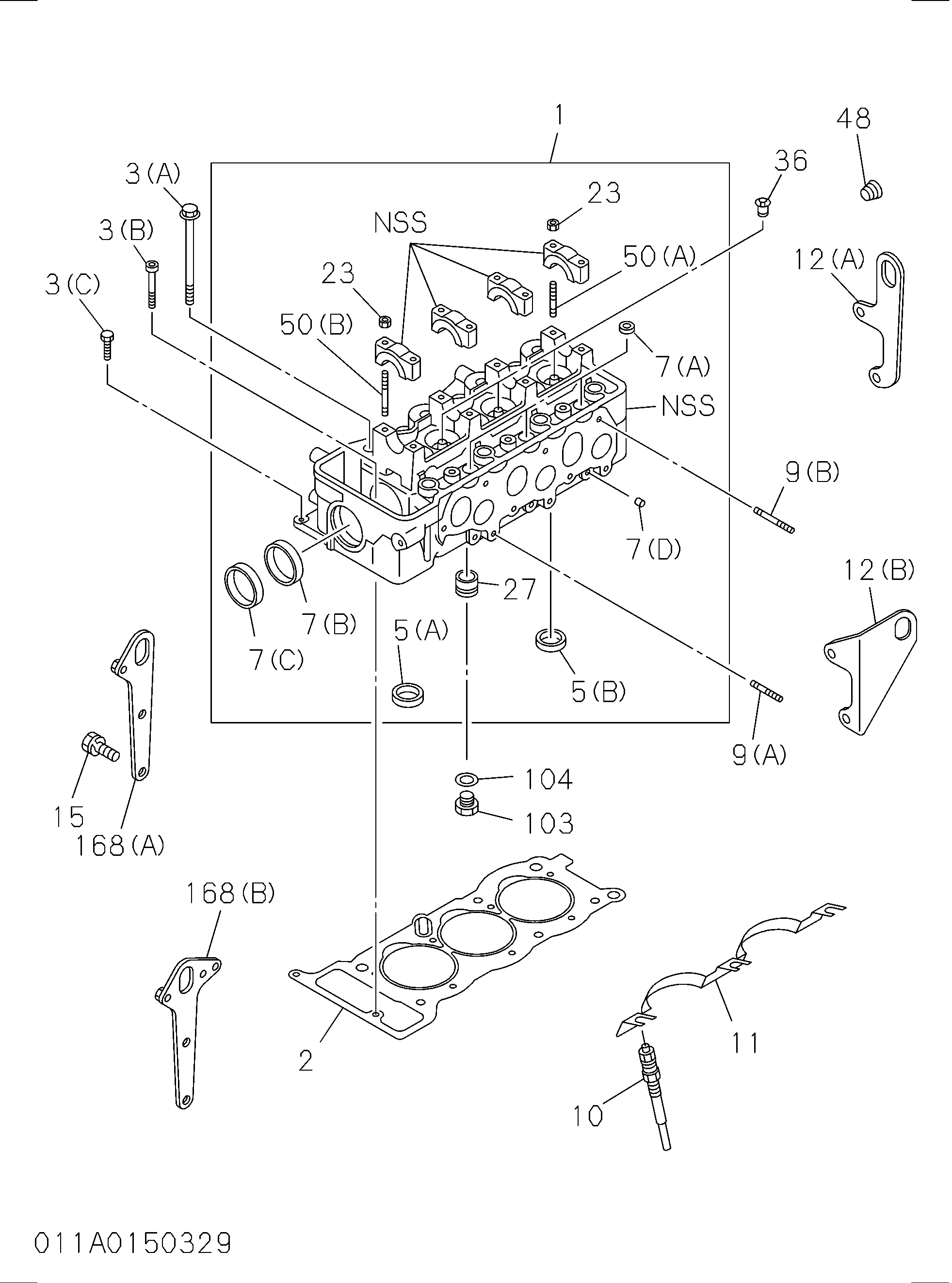

Заводская схема «Головка блока цилиндров» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 8944171647 | Головка в сборе гидроцилиндр | 1 |
| 2 | 8944679930 | Прокладка гидроцилиндр HD | 1 |
| 2 | 5111410935 | Прокладка гидроцилиндр HD | 1 |
| 3(A) | 5090001503 | Болт гидроцилиндр HD TO блок | 8 |
| 3(B) | 9098090620 | Болт гидроцилиндр HD TO блок | 1 |
| 3(C) | 0500408350 | Болт гидроцилиндр HD TO блок | 1 |
| 5(A) | 8941474701 | Сиденье клапан вставка | 3 |
| 5(B) | 8941296990 | Сиденье клапан вставка | 3 |
| 7(A) | 5111290060 | Чашка сеалинг, гидроцилиндр головка | 3 |
| 7(B) | 1096000051 | Чашка сеалинг, гидроцилиндр головка | 2 |
| 7(C) | 5111290070 | Чашка сеалинг, гидроцилиндр головка | 1 |
| 7(D) | 5111190090 | Чашка сеалинг, гидроцилиндр головка | 3 |
| 9(A) | 9041108280 | Шпилька INL коллектор | 1 |
| 9(B) | 9041108400 | Шпилька INL коллектор | 1 |
| 9(B) | 9041108450 | Шпилька INL коллектор | 2 |
| 10 | 8943197002 | Пробка глов | 3 |
| 11 | 8941586681 | Разъём глов пробка | 1 |
| 12(A) | 8941422980 | Подвес ENG, RR | 1 |
| 15 | 0500408180 | Болт подвес, передний | 2 |
| 23 | 5094400100 | Гайка кулачок кронштейн | 8 |
| 27 | 8944171630 | Пробка HOT | 3 |
| 36 | 5125690071 | Уплотнение масляный, клапан направляющая | 6 |
| 48 | 5096050050 | Пробка гидроцилиндр HD, INL боковой | 1 |
| 50(A) | 8942394990 | Шпилька коромысло вал кронштейн | 4 |
| 50(B) | 8942395000 | Шпилька коромысло вал кронштейн | 4 |
| 168(A) | 8941715380 | Подвес ENG, передний | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
