Основной трубопроводы (2) — HITACHI EX25

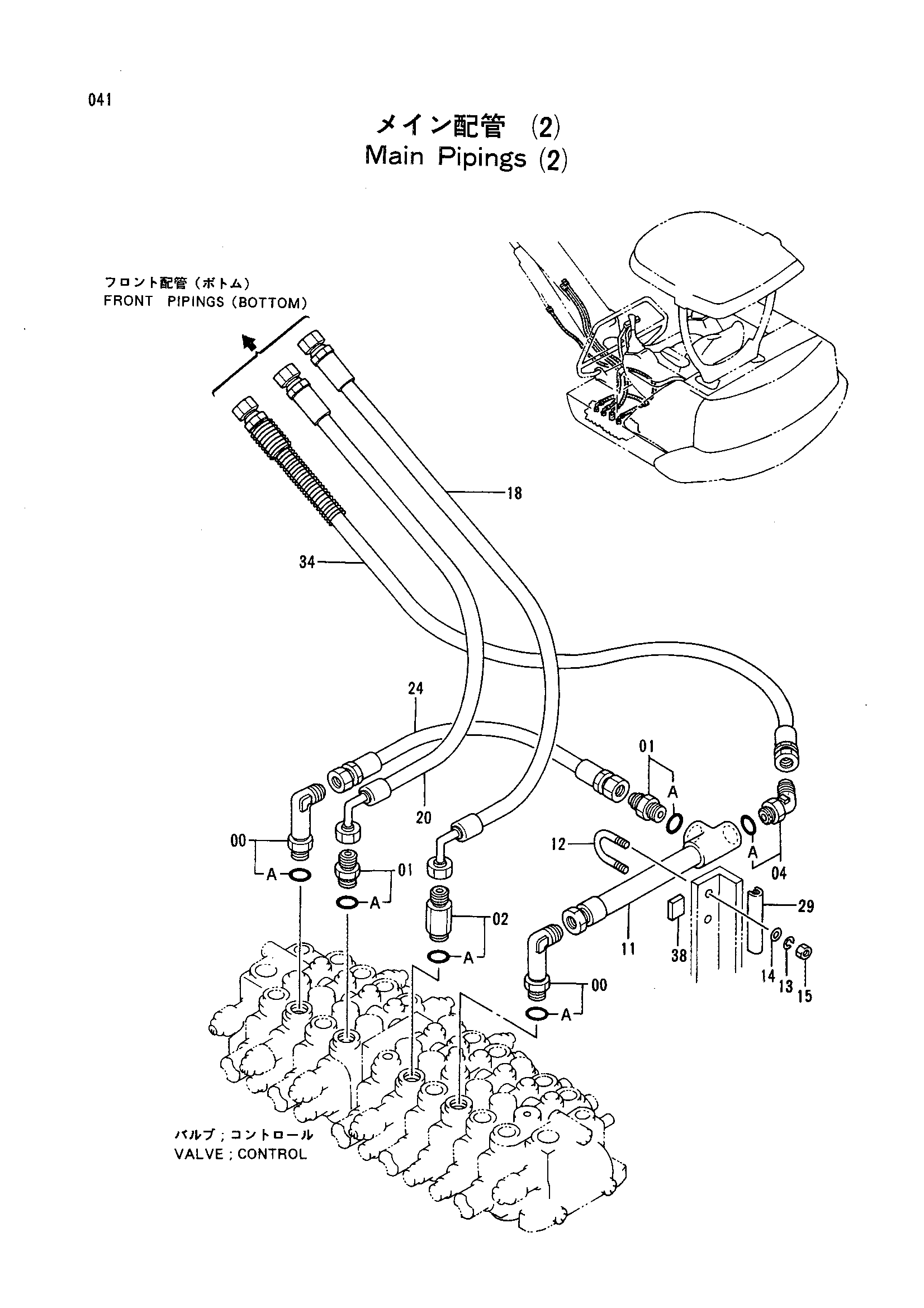

Заводская схема «Основной трубопроводы (2)» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4277650 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4276965 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4190244 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 9736996 | Трубка | 1 |
| 12 | 4280586 | U-образный болт | 1 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | A590108 | Плоская шайба | 2 |
| 15 | M500807 | Гайка | 2 |
| 18 | 4290161 | Шланг | 1 |
| 20 | 4290157 | Шланг | 1 |
| 24 | 4290163 | Шланг | 1 |
| 29 | 4288797 | Амортизатор | 1 |
| 34 | 4295178 замена: 4311637 | Шланг | 1 |
| 34 | 4311637 | Шланг (с защита) | 1 |
| 38 | 4333450 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
