Тиминг цепь корпус — HITACHI EX25

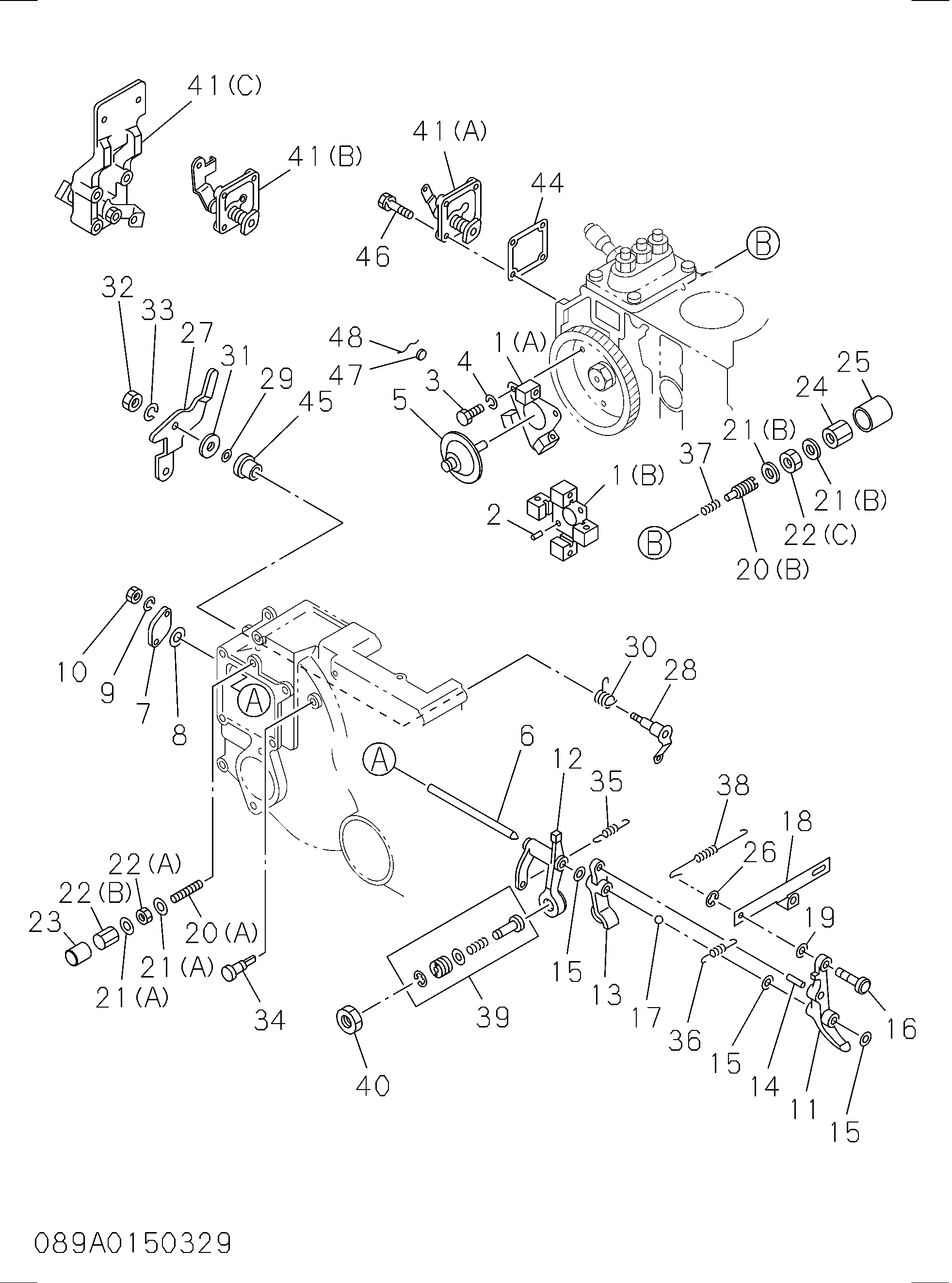

Заводская схема «Тиминг цепь корпус» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(A) | 8943347920 | Флйвеигхт | 1 |
| 3 | 0208006100 | Болт разъём, флйвеигхт | 3 |
| 4 | 9091505060 | Шайба LK, флйвеигхт | 3 |
| 5 | 5157220223 | Втулка флйвеигхт | 1 |
| 6 | 8941314980 | Вал рычаг | 1 |
| 7 | 8941330870 | Крышка регулятор вал | 1 |
| 8 | 9095621200 | Прокладка крышка корпус | 1 |
| 9 | 9091505060 | Шайба LK, крышка | 2 |
| 10 | 9091105060 | Гайка крышка | 2 |
| 11 | 8944019382 | Рычаг вал | 1 |
| 12 | 8941356511 | Рычаг вал | 1 |
| 13 | 8941356521 | Рычаг вал | 1 |
| 14 | 9081605160 | Палец рычаг | 1 |
| 15 | 8941332810 | Регулировочная шайба рычаг | 3 |
| 16 | 8941357230 | Палец рычаг TO тяга пластина | 1 |
| 17 | 8941332830 | Шарик регулятор вал | 1 |
| 18 | 5157251194 | Пластина тяга, рычаг TO насос | 1 |
| 19 | 8941323640 | Регулировочная шайба рычаг TO тяга пластина | 1 |
| 20(A) | 5091200151 | Винт полный нагрузка | 1 |
| 20(B) | 5091200142 | Винт полный нагрузка | 1 |
| 21(A) | 5095031320 | Прокладка винт | 2 |
| 21(B) | 5095031330 | Прокладка винт | 2 |
| 22(A) | 9091114060 | Гайка винт | 1 |
| 22(B) | 5094000480 | Гайка винт | 1 |
| 22(C) | 9091115100 | Гайка винт | 1 |
| 23 | 5156690021 | Колпачок полный ограничитель | 1 |
| 24 | 5094090261 | Гайка колпачок, винт | 1 |
| 25 | 5156690030 | Колпачок холостой ход комплект | 1 |
| 27 | 8941374190 | Рычаг управление | 1 |
| 28 | 5157251492 | Рычаг основной SPR | 1 |
| 29 | 1096230550 | Прокладка вал, управление | 1 |
| 30 | 5157231940 | Пружина обратный, управление | 1 |
| 31 | 5095031350 | Шайба упорный, рычаг | 1 |
| 32 | 9091115080 | Гайка рычаг TO вал | 1 |
| 32 | 9091105080 | Гайка рычаг TO вал | 1 |
| 33 | 9091505080 | Шайба LK, рычаг | 1 |
| 34 | 5157292391 | Проушина запуск SPR | 1 |
| 35 | 8970748280 | Пружина основной, рычаг | 1 |
| 36 | 8944778990 | Пружина запуск | 1 |
| 37 | 5157140031 | Пружина холостой ход | 1 |
| 38 | 5157231920 | Пружина рычаг | 1 |
| 39 | 8970443390 | Англеикх комплект | 1 |
| 40 | 8941304380 | Гайка держатель | 1 |
| 41(C) | 8970310490 | Рычаг в сборе топливный CUT | 1 |
| 44 | 5156191421 | Прокладка крышка | 1 |
| 45 | 8943695450 | Втулка шестерня корпус TO управление рычаг | 1 |
| 46 | 0500406320 | Болт крышка | 2 |
| 46 | 0500406220 | Болт крышка | 1 |
| 46 | 0500406250 | Болт крышка | 1 |
| 47 | 1157390020 | Уплотнение леад | 1 |
| 48 | 9813254460 | Провод леад уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
