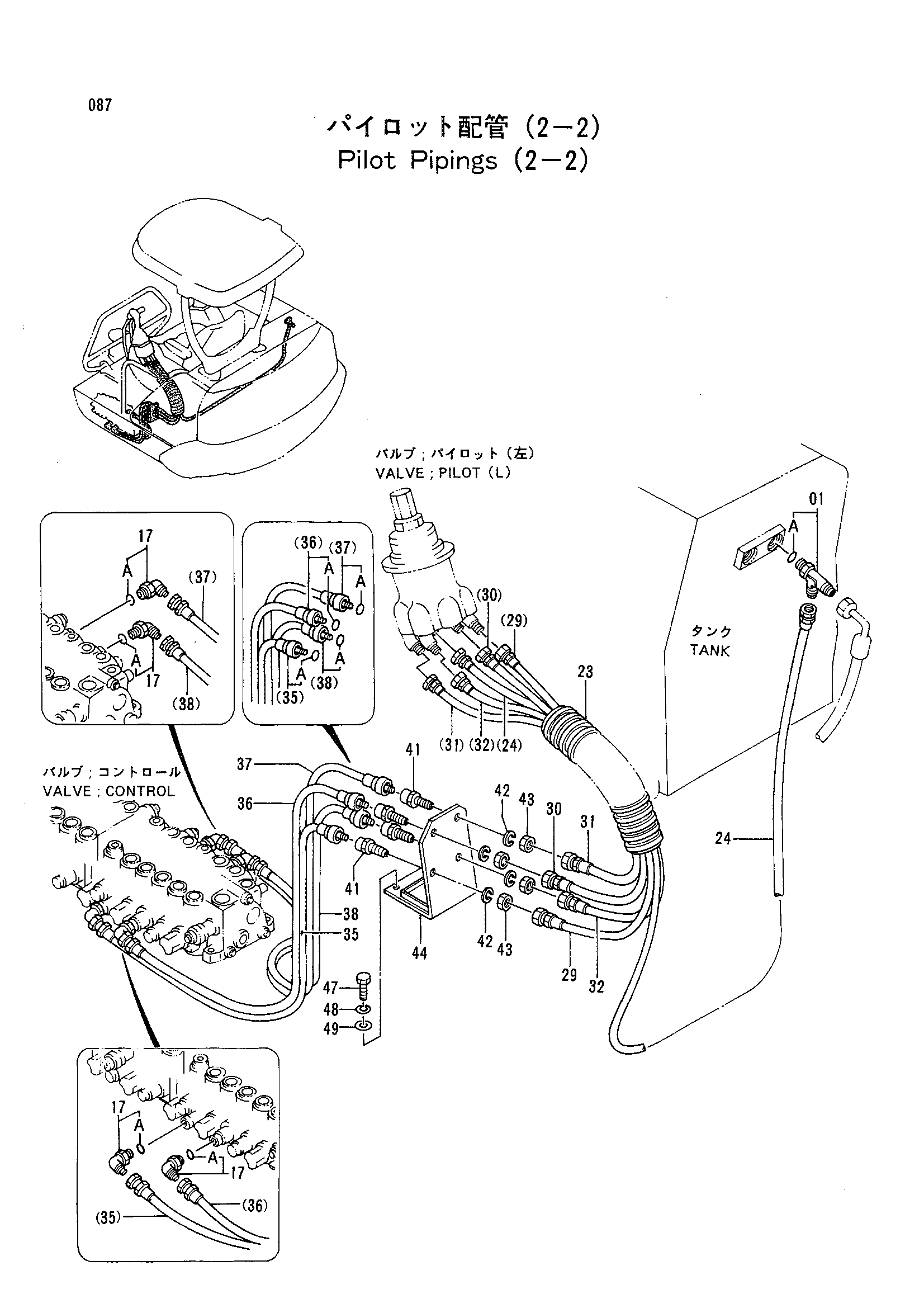

Пилотный трубопроводы (2-2) — HITACHI EX25
Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4222016 | Тройник | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4154670 | Угловой штуцер | 4 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4300769 | Шланг | 1 |
| 24 | 4297369 | Шланг | 1 |
| 29 | 4300016 | Шланг | 1 |
| 30 | 4300017 | Шланг | 1 |
| 31 | 4300018 | Шланг | 1 |
| 32 | 4300019 | Шланг | 1 |
| 35 | 4299740 | Шланг | 1 |
| 35A | 4154204 | Уплотнительное кольцо | 1 |
| 36 | 4299741 | Шланг | 1 |
| 36A | 4154204 | Уплотнительное кольцо | 1 |
| 37 | 4299742 | Шланг | 1 |
| 37A | 4154204 | Уплотнительное кольцо | 1 |
| 38 | 4299743 | Шланг | 1 |
| 38A | 4154204 | Уплотнительное кольцо | 1 |
| 41 | 4299863 | Адаптер | 4 |
| 42 | A590912 | Пружинная шайба | 4 |
| 43 | 4209198 | Гайка | 4 |
| 44 | 8054266 | Кронштейн | 1 |
| 47 | J900820 | Болт | 2 |
| 48 | A590908 | Пружинная шайба | 2 |
| 49 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
