Гидроцилиндр ковша — HITACHI EX25

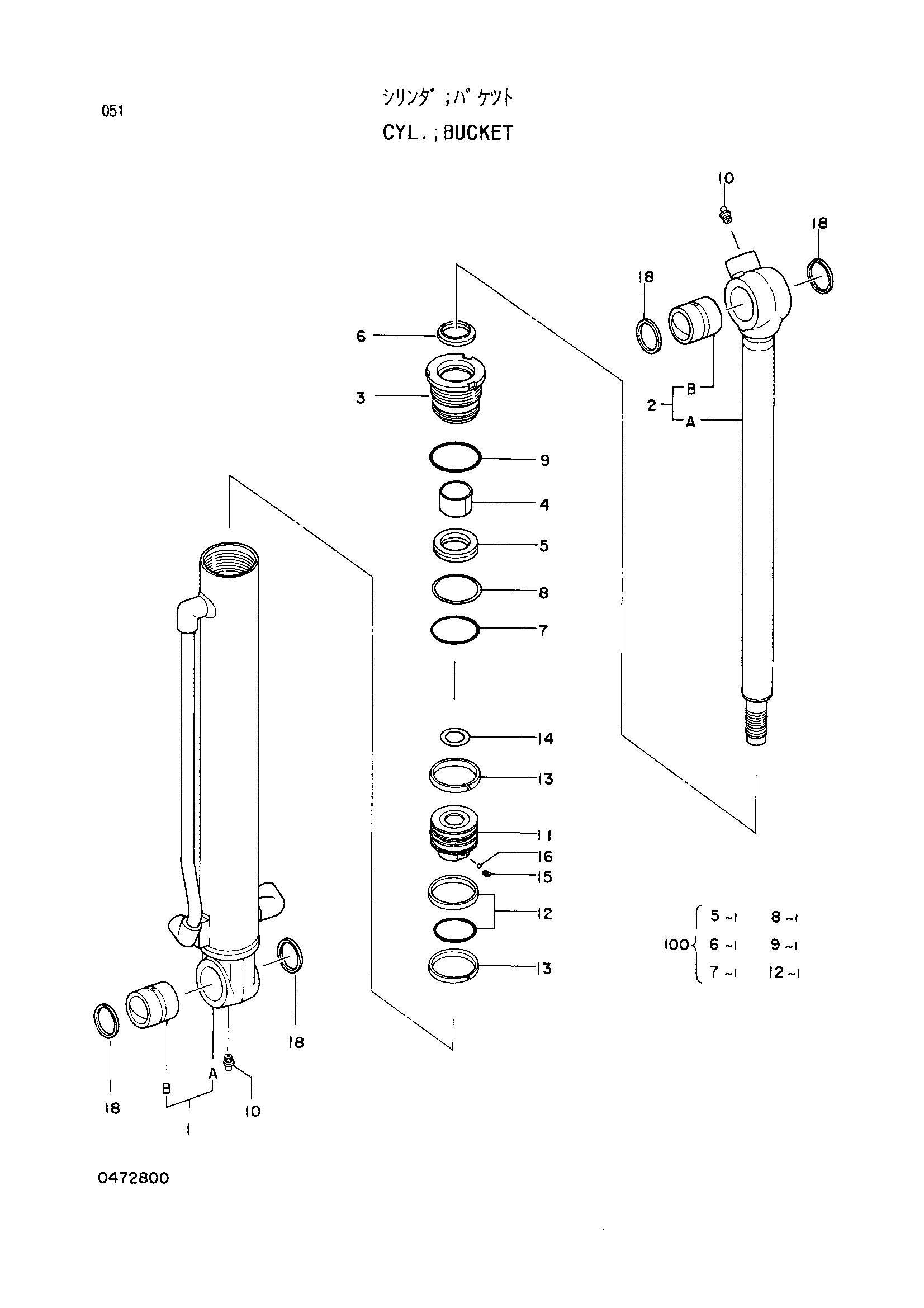

Заводская схема «Гидроцилиндр ковша» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4279123 | Гидроцилиндр ковша | 1 | |
| 1 | 4305800 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0432201 | Втулка пальца | 1 |
| 2 | 4305814 | Шток поршня в сборе | 1 |
| 2B | 0432201 | Втулка пальца | 1 |
| 3 | 0432701 | Головка гидроцилиндра | 1 |
| 4 | 0431903 | Втулка | 1 |
| 5 | 0431904 | U-образная манжета | 1 |
| 6 | 0343004 | Грязесъёмное кольцо | 1 |
| 7 | A811060 | Уплотнительное кольцо | 1 |
| 8 | 0341209 | Опорное кольцо | 1 |
| 9 | A810065 | Уплотнительное кольцо | 1 |
| 10 | J75481 | Пресс-маслёнка | 2 |
| 11 | 0432702 | Поршень | 1 |
| 12 | 0341211 | Кольцо уплотнение в сборе | 1 |
| 13 | 0432703 | Кольцо | 2 |
| 14 | 0431911 | Регулировочная шайба | 1 |
| 15 | 0431909 | Установочный винт | 1 |
| 16 | 0431910 | Стальной шарик | 1 |
| 18 | 0341215 | Грязесъёмное кольцо | 4 |
| 100 | 4305786 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
