Сиденье — HITACHI EX25

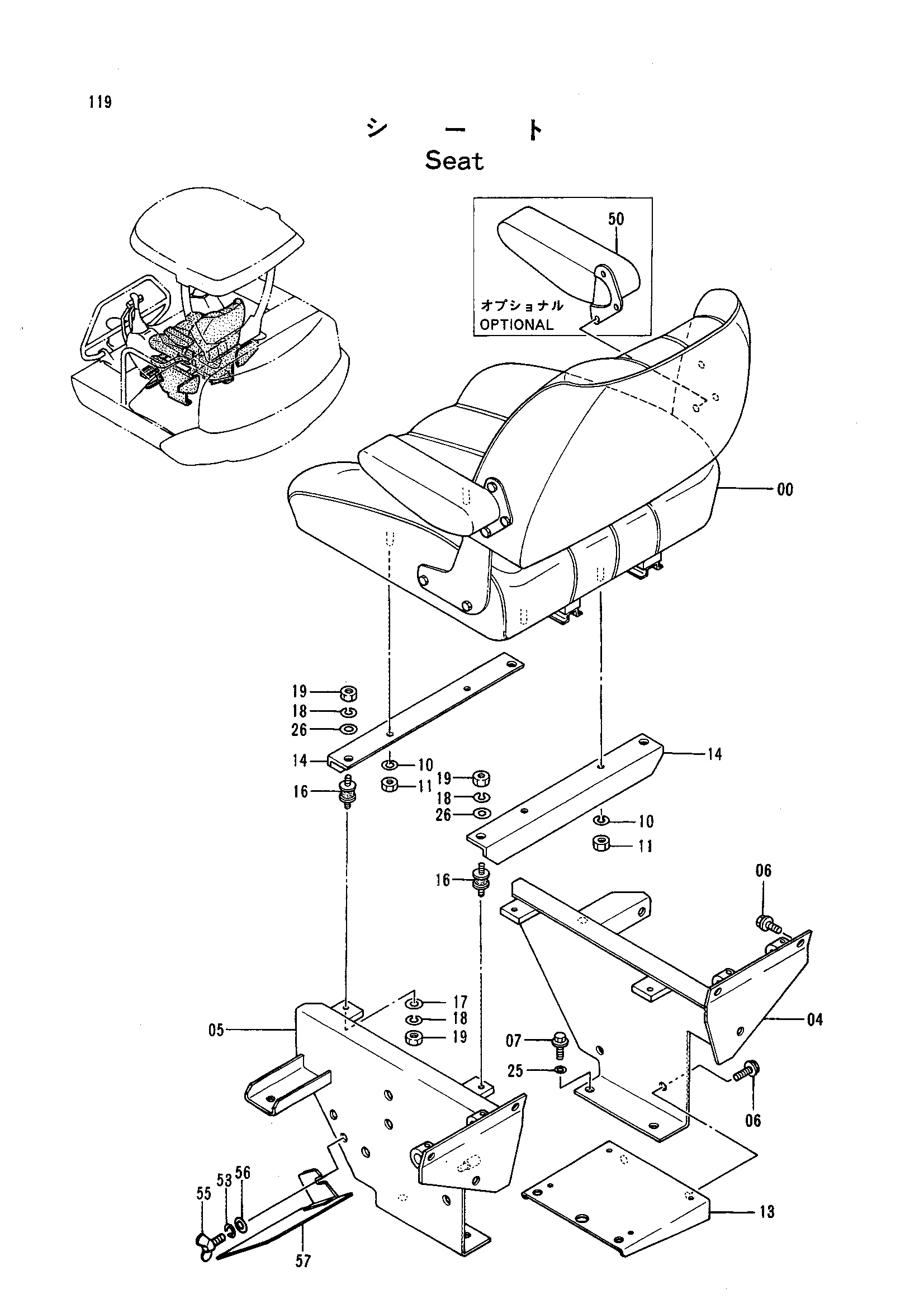

Заводская схема «Сиденье» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4277387 | Сиденье | 1 |
| 04 | 6012381 | Сиденье базовый | 1 |
| 05 | 6012382 | Сиденье базовый | 1 |
| 05 | 7027850 | Сиденье базовый | 1 |
| 06 | J011025 | Болт с шайбой | 9 |
| 07 | J011030 | Болт с шайбой | 4 |
| 10 | A590908 | Пружинная шайба | 4 |
| 11 | M500807 | Гайка | 4 |
| 13 | 8052696 | Кронштейн | 1 |
| 14 | 4288672 | Кронштейн | 2 |
| 16 | 4295664 | Резиновая прокладка | 4 |
| 17 | A590108 | Плоская шайба | 4 |
| 18 | A590908 | Пружинная шайба | 8 |
| 19 | 4030364 | U-образная гайка | 8 |
| 25 | 4314231 | Плоская шайба | 6 |
| 26 | 4308365 | Плоская шайба | 4 |
| 26 | A590108 | Плоская шайба | 4 |
| 50 | 4306987 | Опора рукоять (правый) | 1 |
| 53 | A590908 | Пружинная шайба | 1 |
| 55 | M360820 | Болт винг | 1 |
| 56 | 4295657 | Плоская шайба | 1 |
| 57 | 8055207 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
