Основной трубопроводы (4) — HITACHI EX25

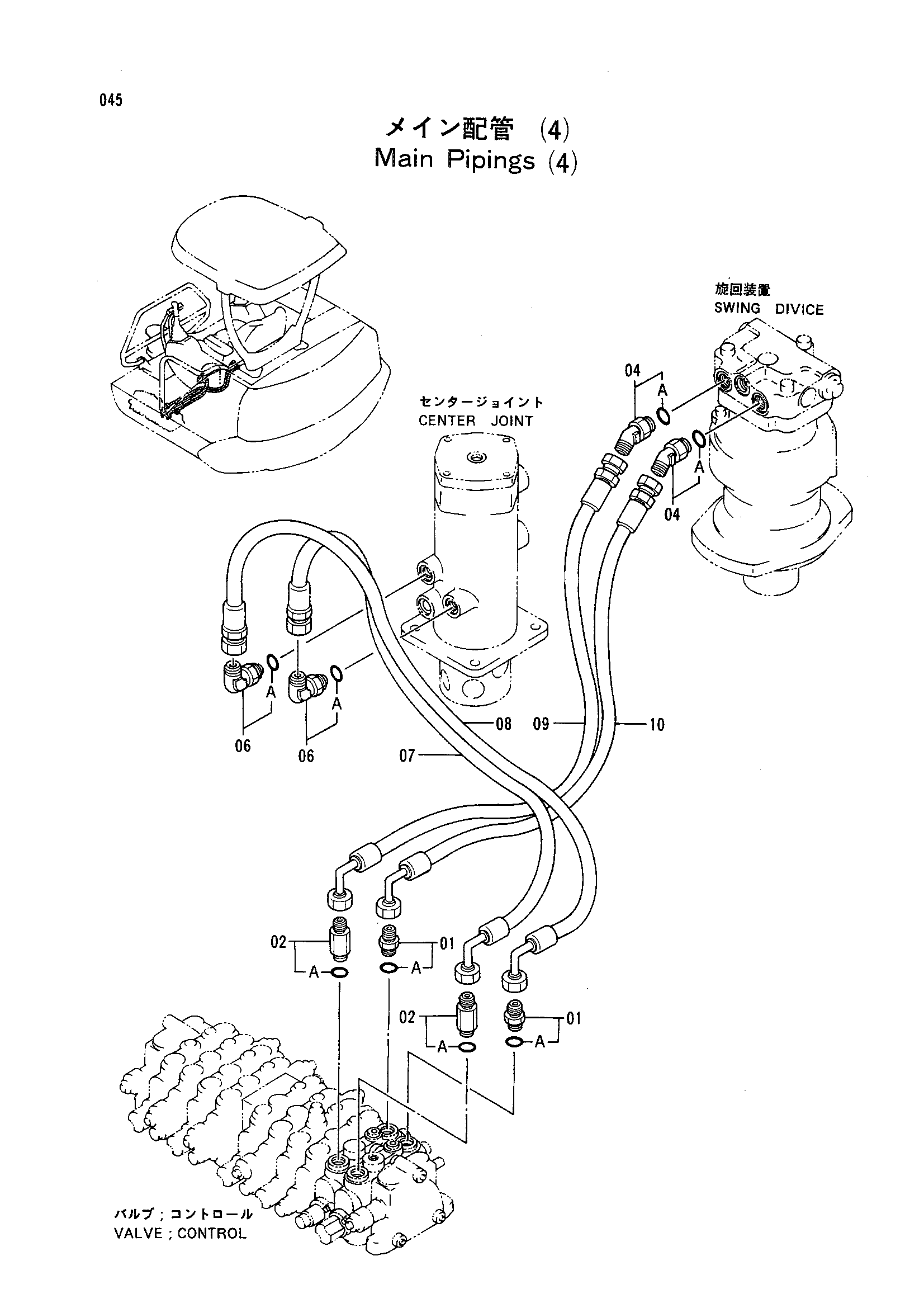

Заводская схема «Основной трубопроводы (4)» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4276965 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4190244 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4277654 | Угловой штуцер | 2 |
| 06A | R26448R | Уплотнительное кольцо | 1 |
| 07 | 4290151 | Шланг | 1 |
| 08 | 4290152 | Шланг | 1 |
| 09 | 4290166 | Шланг | 1 |
| 10 | 4290167 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
