Крышка (1) — HITACHI EX25

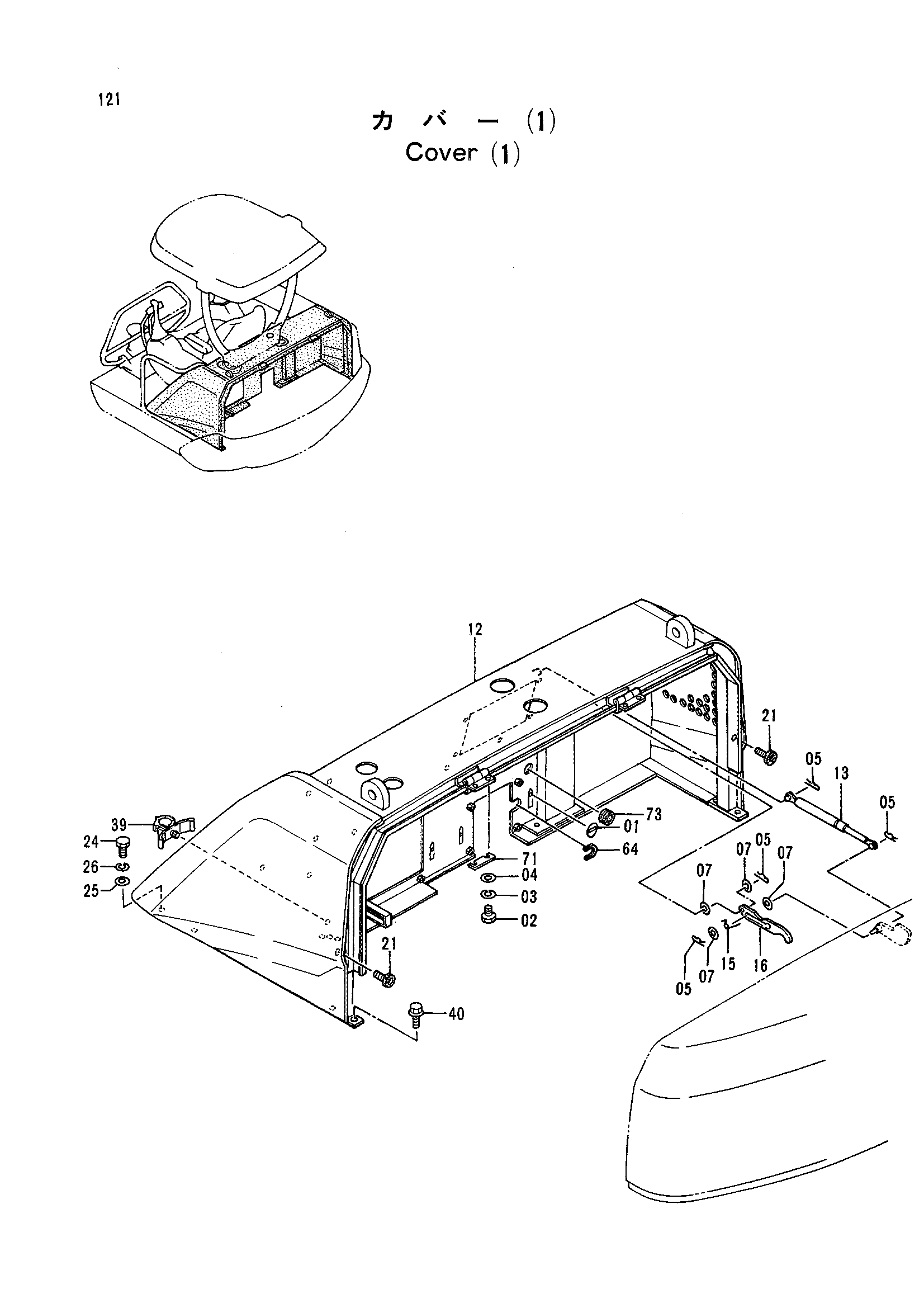

Заводская схема «Крышка (1)» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4288584 | Шайба | 15 |
| 02 | J901020 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4289311 | Палец | 4 |
| 07 | A590108 | Плоская шайба | 4 |
| 12 | 5003513 | Опора | 1 |
| 13 | 4276615 | Стойка | 1 |
| 15 | 4279149 | Пружина | 1 |
| 16 | 4288267 | Ограничитель | 1 |
| 21 | 4288390 | Ограничитель | 2 |
| 24 | J901020 | Болт | 2 |
| 25 | A590110 | Плоская шайба | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 39 | 4288263 | Хомут | 1 |
| 40 | J021230 | Болт с шайбой | 7 |
| 40 | J021230 | Болт с шайбой (навес) | 7 |
| 40 | J021230 | Болт с шайбой (кабина) | 6 |
| 64 | 4304344 | Втулка | 1 |
| 71 | 4317067 | Регулировочная шайба | 1 |
| 73 | 4326229 | Резиновая втулка | 1 |
| 73 | 4328325 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
