Масляный радиатор трубопроводы (4) — HITACHI EX25

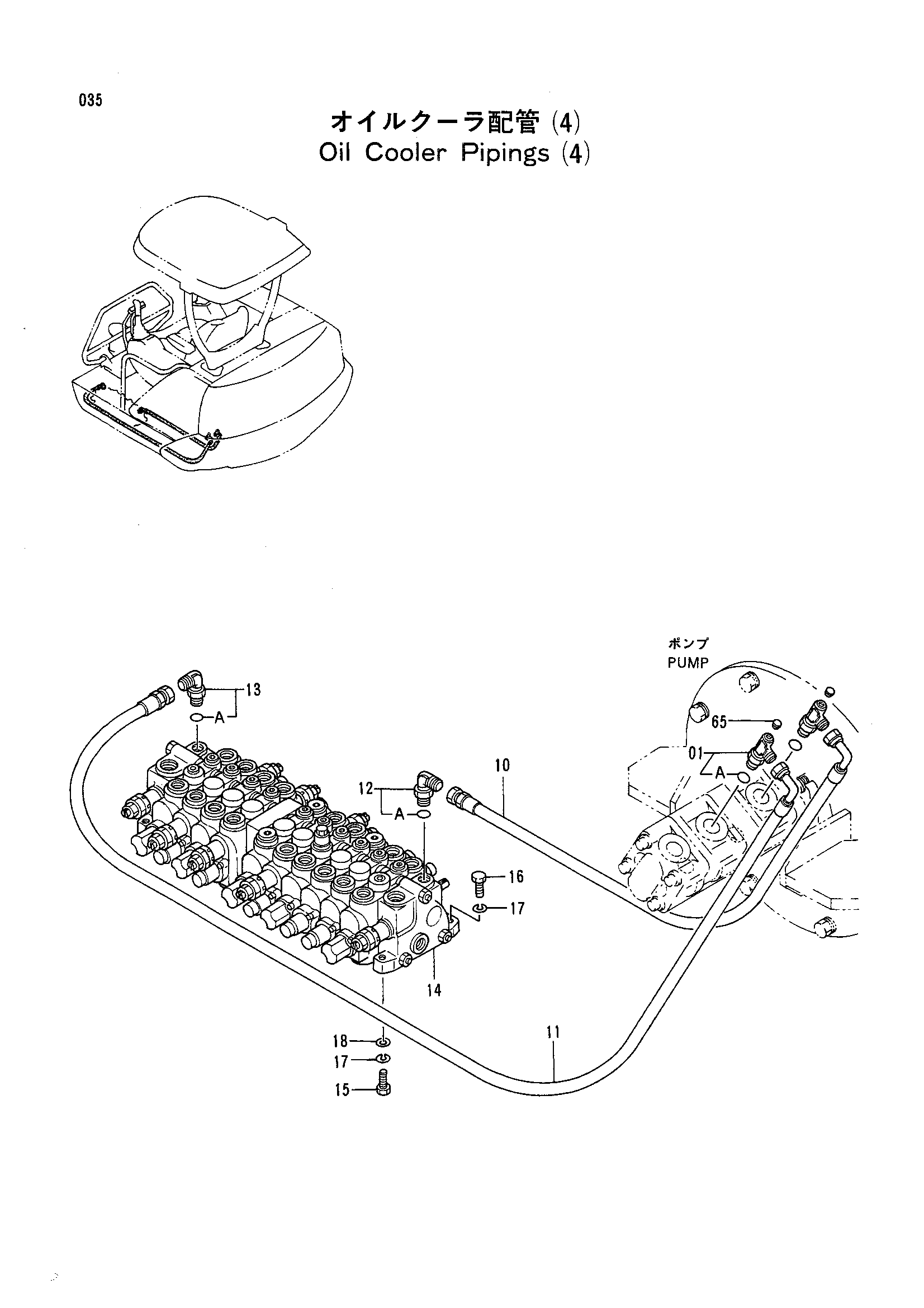

Заводская схема «Масляный радиатор трубопроводы (4)» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4302019 | Тройник | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4290149 | Шланг | 1 |
| 11 | 4290150 | Шланг | 1 |
| 12 | 4154671 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4277650 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4267997 | Гидрораспределитель | 1 |
| 15 | J901025 | Болт | 2 |
| 16 | J901030 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | A590110 | Плоская шайба | 2 |
| 65 | 94-2022 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
