Рычаг управления (правый) — HITACHI EX25

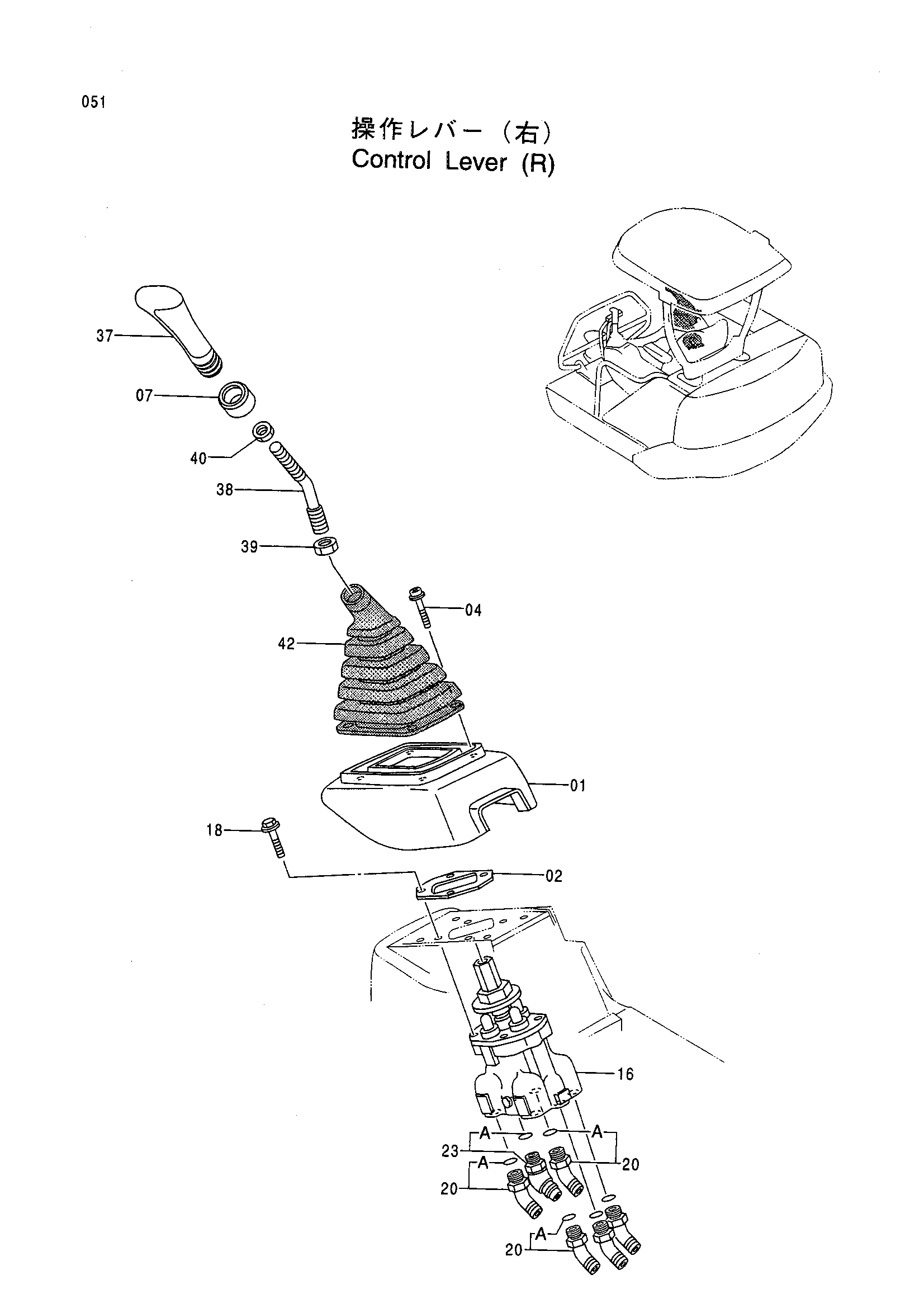

Заводская схема «Рычаг управления (правый)» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1015067 | Крышка | 1 |
| 02 | 3067263 | Пластина | 1 |
| 04 | J460635 | Винт с шайбой | 4 |
| 07 | 4289755 | Колпачок уплотнение | 1 |
| 16 | 9108200 | Пилотный клапан | 1 |
| 18 | J010825 | Болт с шайбой | 4 |
| 20 | 4193826 | Угловой штуцер | 5 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4286916 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 2031487 | Рукоятка | 1 |
| 38 | 4287790 | Рычаг | 1 |
| 39 | J950014 | Гайка | 1 |
| 40 | J952012 | Гайка | 1 |
| 42 | 2032677 | Защитный чехол | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
