Топливные трубопроводы — HITACHI EX25

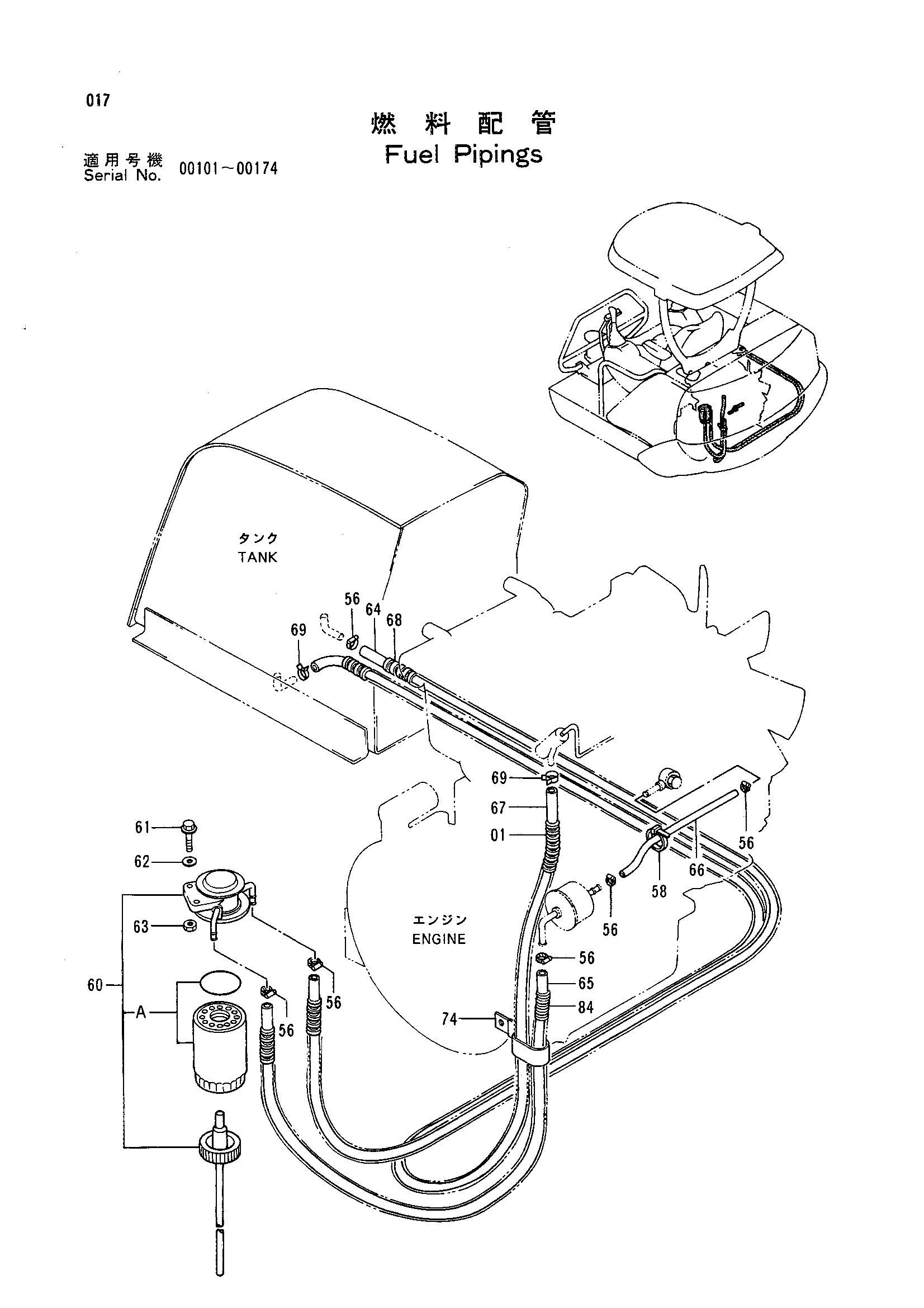

Заводская схема «Топливные трубопроводы» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4280503 | Трубка | 1 |
| 56 | 4514700 | Зажим шланг | 6 |
| 58 | 4055311 | Ленточный зажим | 5 |
| 60 | 4296544 | Топливный фильтр | 1 |
| 60A | 4294844 | Топливный фильтр | 1 |
| 61 | J020830 | Болт с шайбой | 2 |
| 62 | A590108 | Плоская шайба | 2 |
| 63 | M500807 | Гайка | 2 |
| 64 | 4289001 | Топливный шланг | 1 |
| 65 | 4289002 | Топливный шланг | 1 |
| 66 | 4289003 | Топливный шланг | 1 |
| 67 | 4289004 | Шланг обратный | 1 |
| 68 | 4288098 | Трубка | 1 |
| 69 | 4280436 | Хомут шланга | 2 |
| 74 | 4288707 | Хомут | 1 |
| 84 | 4295393 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
