Стрела — HITACHI EX25

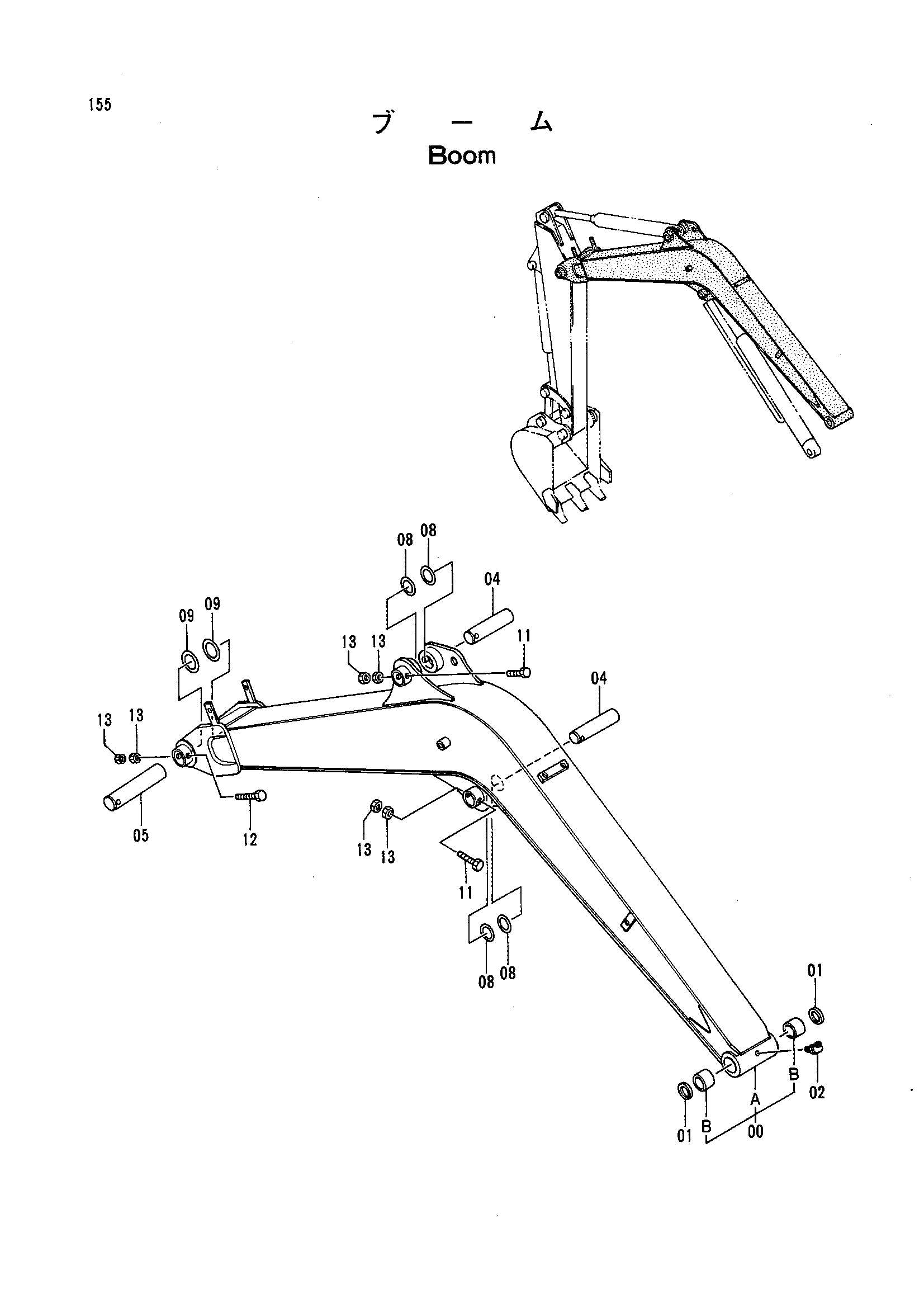

Заводская схема «Стрела» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052952 | Стрела в сборе | 1 |
| 00A | 5003452 | Стрела | 1 |
| 00B | 4275522 | Втулка | 2 |
| 00B | 4275534 замена: 4313826 | Втулка | 2 |
| 00B | 4313826 | Втулка | 2 |
| 01 | 4279530 | Пылезащитное уплотнение | 2 |
| 01 | 4279531 | Пылезащитное уплотнение | 2 |
| 02 | J75581 | Пресс-маслёнка | 1 |
| 04 | 4275476 | Палец | 2 |
| 05 | 3059589 | Палец | 1 |
| 08 | 4275477 | Регулировочная шайба | 4 |
| 09 | 4291272 | Регулировочная шайба | 2 |
| 11 | 4277471 | Болт | 2 |
| 12 | 4277602 | Болт | 1 |
| 13 | J950010 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
