Глушитель — HITACHI EX25

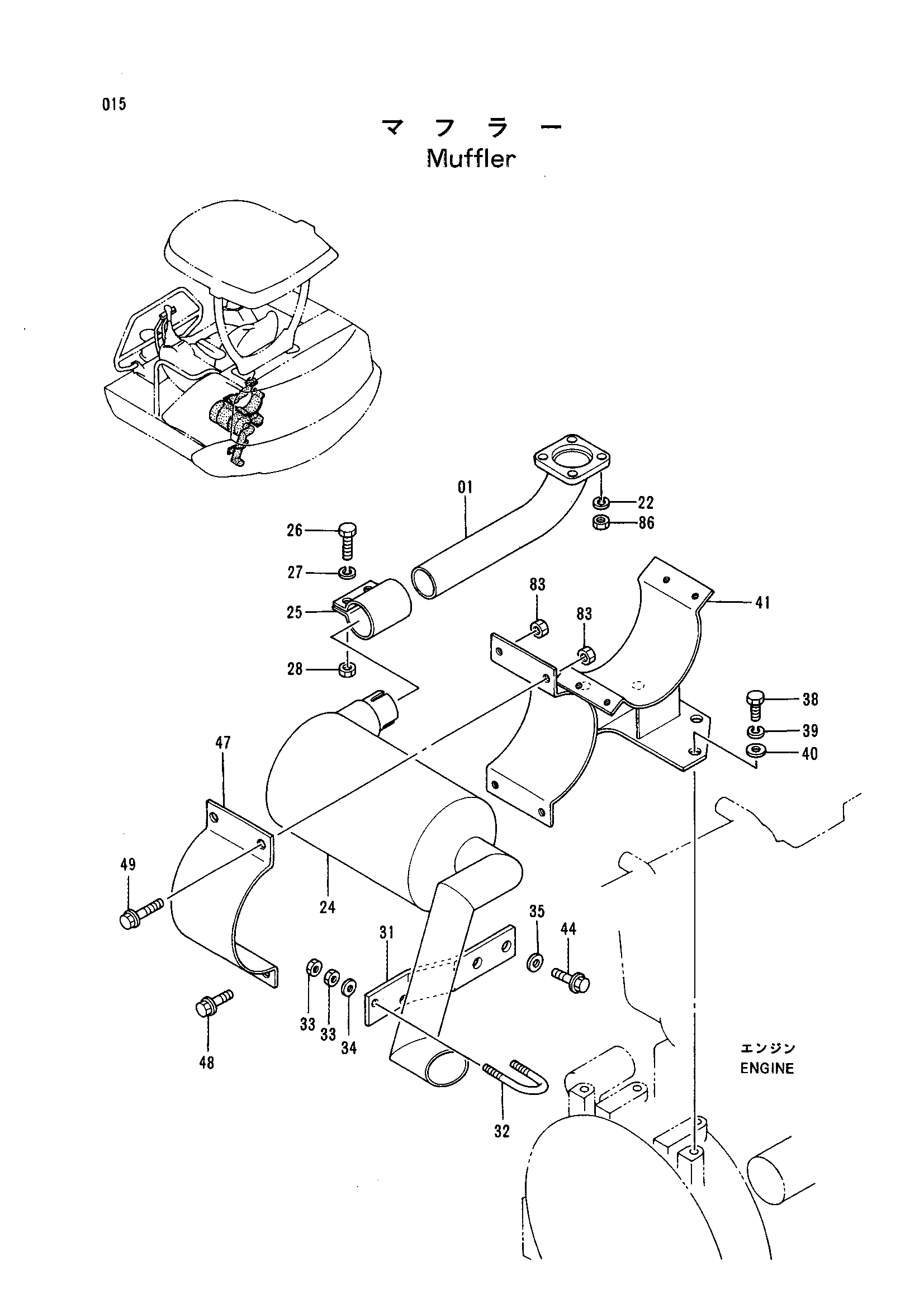

Заводская схема «Глушитель» для HITACHI EX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8051502 | Трубка | 1 |
| 22 | A590910 | Пружинная шайба | 4 |
| 24 | 4277646 | Глушитель | 1 |
| 24 | 4303736 | Глушитель | 1 |
| 25 | 4278931 | Хомут | 1 |
| 26 | J901035 | Болт | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | J950010 | Гайка | 2 |
| 31 | 4280142 | Пластина | 1 |
| 31 | 4310224 | Пластина | 1 |
| 32 | 4279326 | U-образный болт | 1 |
| 33 | M500807 | Гайка | 4 |
| 34 | A590108 | Плоская шайба | 2 |
| 35 | A590110 | Плоская шайба | 2 |
| 38 | J901020 | Болт | 4 |
| 39 | A590910 | Пружинная шайба | 4 |
| 40 | A590110 | Плоская шайба | 4 |
| 41 | 7025286 | Кронштейн | 1 |
| 44 | J011020 | Болт с шайбой | 2 |
| 47 | 4288078 | Лента | 1 |
| 48 | J021025 | Болт с шайбой | 2 |
| 49 | J021035 | Болт с шайбой | 2 |
| 83 | M500807 | Гайка | 2 |
| 86 | 4288587 | Гайка | 4 |
| 86 | M521008 замена: 4317453 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
