BOOM BOTTOM PIPING [RIVER MAINTENANCE] (LC TRACK) — HITACHI EX230LC-5HHE
Заводская схема «BOOM BOTTOM PIPING [RIVER MAINTENANCE] (LC TRACK)» для HITACHI EX230LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

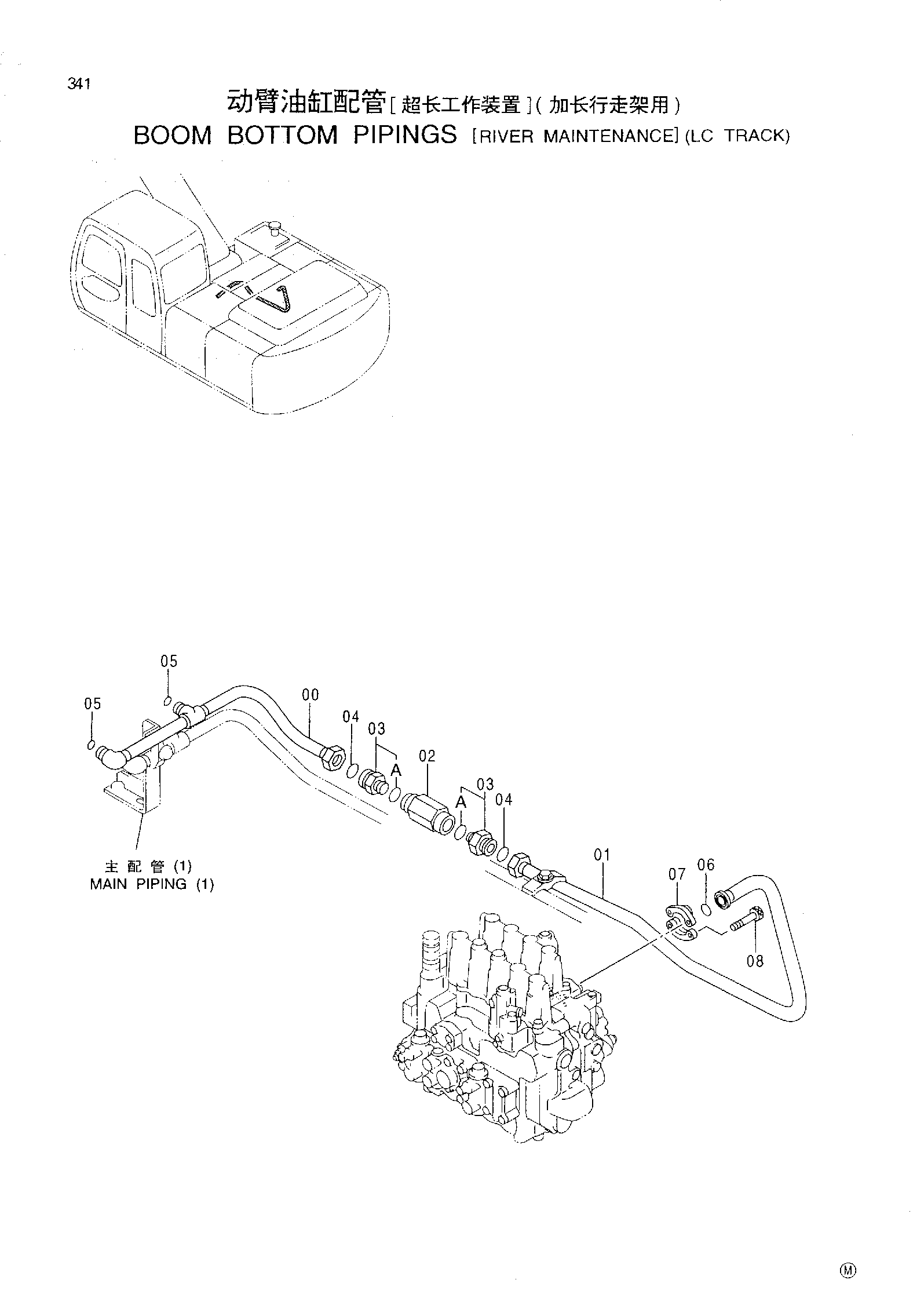

![Схема BOOM BOTTOM PIPING [RIVER MAINTENANCE] (LC TRACK) HITACHI EX230LC-5HHE](/catalog-drawings/62/62dc6c81-0beb-4d3c-83ef-4d08b59942b6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8042096 | Трубка | 1 |
| 01 | 8067141 | Трубка | 1 |
| 02 | 9075046 | Клапан замедленного возврата | 1 |
| 03 | 4207425 | Адаптер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187329 | Уплотнительное кольцо | 2 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 966993 | Уплотнительное кольцо | 1 |
| 07 | 962453 | Разъёмный фланец | 2 |
| 08 | J781030 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
