ARM [TYPE 18] (LC TRACK) — HITACHI EX230LC-5HHE

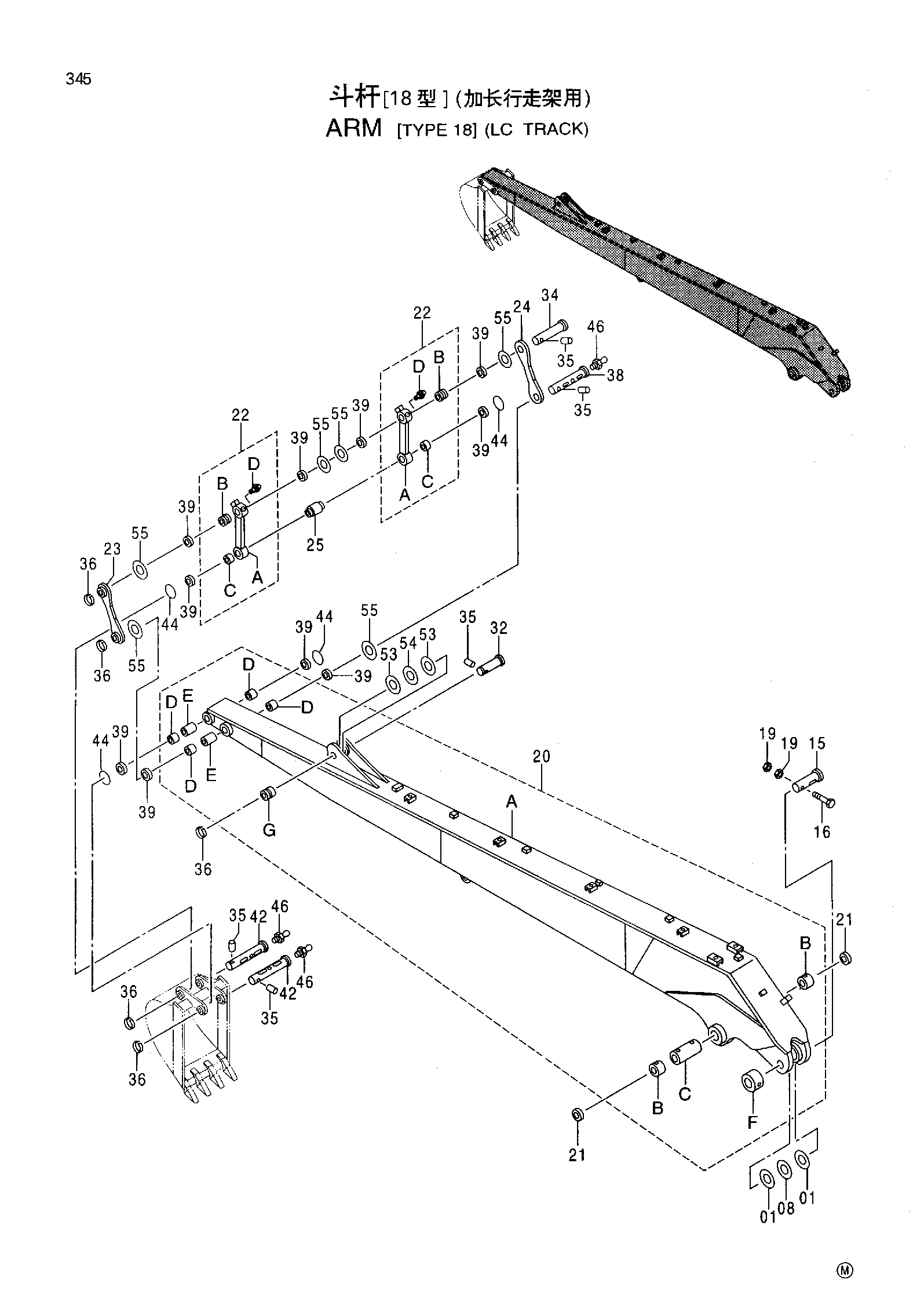

Заводская схема «ARM [TYPE 18] (LC TRACK)» для HITACHI EX230LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема ARM [TYPE 18] (LC TRACK) HITACHI EX230LC-5HHE](/catalog-drawings/53/53c408f9-155b-4a4a-a365-049434c93a6e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4372971 | Упорная пластина 1.0 | 2 |
| 08 | 4380739 | Упорная пластина 2.0 | 1 |
| 15 | 3078317 | Палец | 1 |
| 16 | M222004 | Болт | 1 |
| 19 | J951020 | Гайка | 2 |
| 20 | 7032738 | Рукоять | 1 |
| 20A | 5005314 | Рукоять | 1 |
| 20B | 4355877 | Втулка | 2 |
| 20C | 4380890 | Проставка | 1 |
| 20D | 4344898 | Втулка | 4 |
| 20E | 4370877 | Проставка | 2 |
| 20F | 4067720 | Ограничитель | 1 |
| 20G | 4197033 | Ограничитель | 1 |
| 21 | 4074008 | Пылезащитное уплотнение | 2 |
| 22 | 8066381 | Тяга | 2 |
| 22A | 8066380 | Тяга | 1 |
| 22B | 4371132 | Втулка | 1 |
| 22C | 4344898 | Втулка | 1 |
| 22D | J75481 | Пресс-маслёнка | 1 |
| 23 | 9738223 | Тяга | 1 |
| 24 | 4287250 | Тяга | 1 |
| 25 | 4287249 | Проставка | 1 |
| 32 | 3075517 | Палец | 1 |
| 34 | 3058762 | Палец | 1 |
| 35 | 4065689 | Палец | 5 |
| 36 | 4065688 | Кольцо | 5 |
| 38 | 3058763 | Палец | 1 |
| 39 | 4065687 | Пылезащитное уплотнение | 10 |
| 42 | 3058761 | Палец | 2 |
| 44 | 4066923 | Уплотнительное кольцо | 4 |
| 46 | J75481 | Пресс-маслёнка | 3 |
| 53 | 4366694 | Упорная пластина 1.0 | 2 |
| 54 | 4367411 | Упорная пластина 2.0 | 1 |
| 55 | 4366693 | Упорная пластина 1.0 | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
