Детали пола — HITACHI EX230LC-5HHE

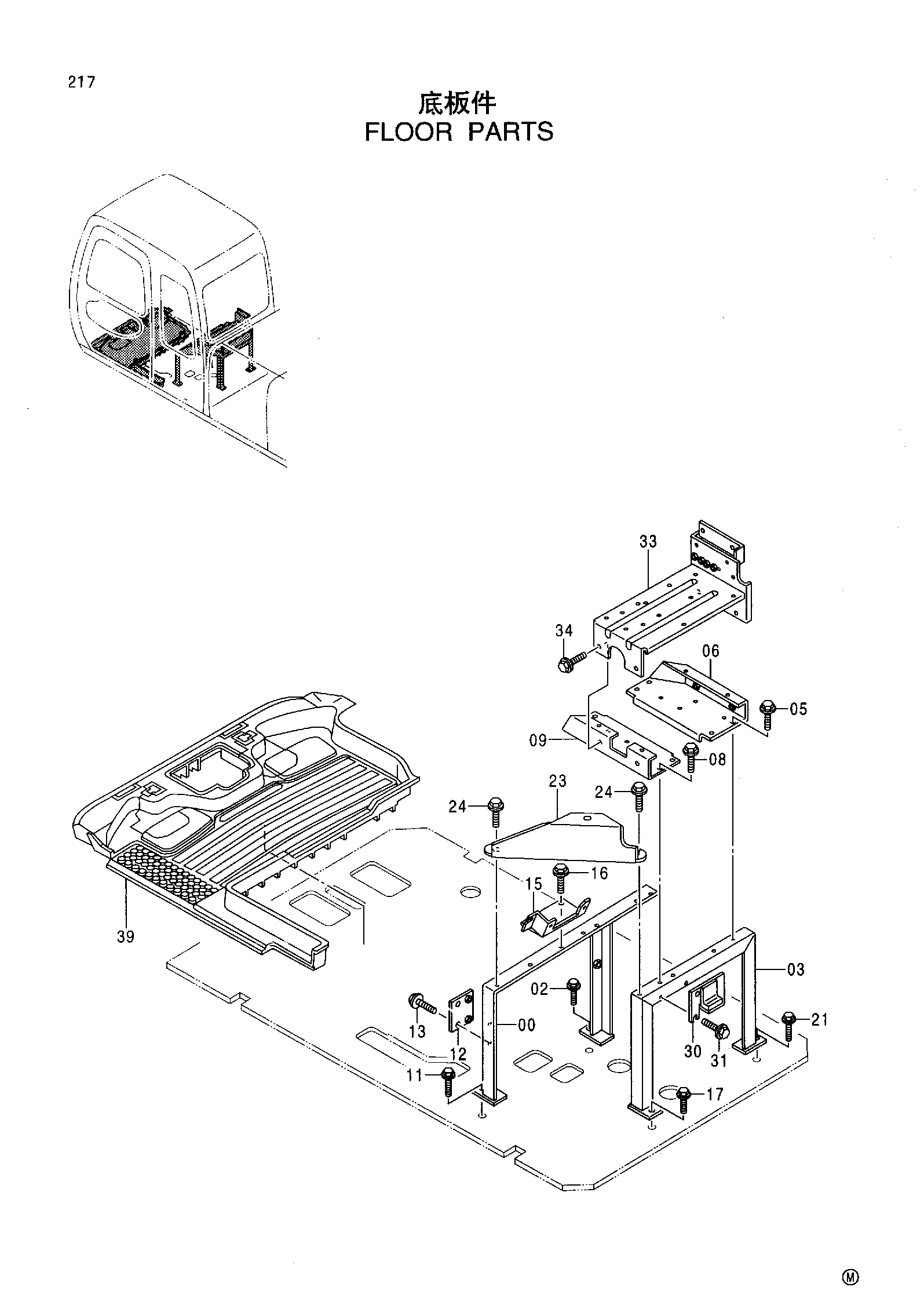

Заводская схема «Детали пола» для HITACHI EX230LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030838 | Опора | 1 |
| 02 | J011025 | Болт с шайбой | 1 |
| 03 | 7030839 | Опора | 1 |
| 05 | J020820 | Болт с шайбой | 4 |
| 06 | 8060883 | Кронштейн | 1 |
| 08 | J020820 | Болт с шайбой | 4 |
| 09 | 8060884 | Кронштейн | 1 |
| 11 | J021030 | Болт с шайбой | 1 |
| 12 | 9743487 | Кронштейн | 1 |
| 13 | J020820 | Болт с шайбой | 2 |
| 15 | 8060885 | Кронштейн | 1 |
| 16 | J020820 | Болт с шайбой | 2 |
| 17 | J011025 | Болт с шайбой | 1 |
| 21 | J021030 | Болт с шайбой | 1 |
| 23 | 9743628 | Кронштейн | 1 |
| 24 | J020825 | Болт с шайбой | 2 |
| 30 | 8061717 | Кронштейн | 1 |
| 31 | J020820 | Болт с шайбой | 2 |
| 33 | 7029268 | Кронштейн | 1 |
| 34 | J020820 | Болт с шайбой | 4 |
| 39 | 0002043 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
