Пилотные гидролинии (5-3) — HITACHI EX230LC-5HHE

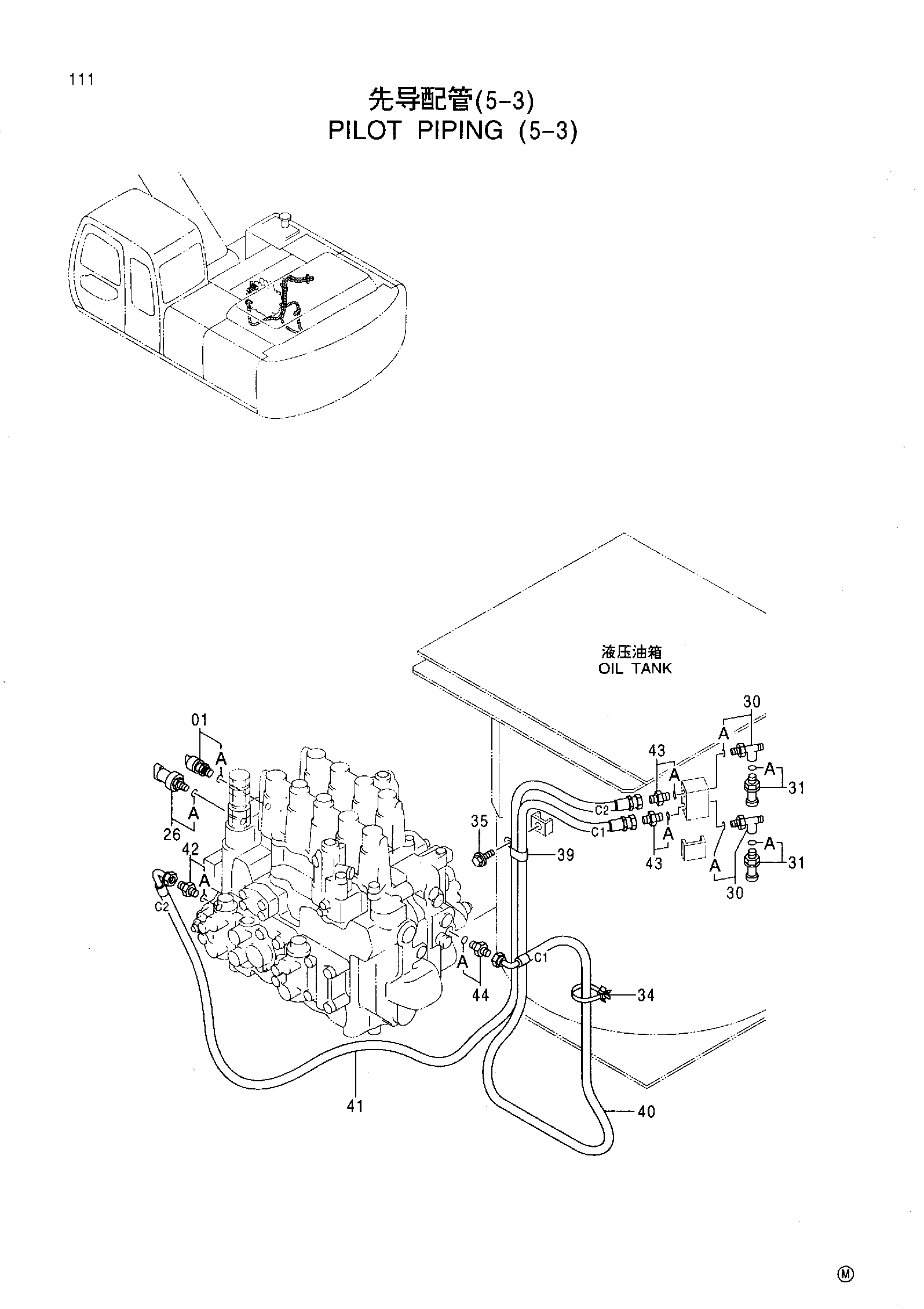

Заводская схема «Пилотные гидролинии (5-3)» для HITACHI EX230LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4380677 | Выключатель | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4353686 | Выключатель | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4364784 | Тройник | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4332040 | Датчик давления | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4254600 | Зажим | 1 |
| 35 | J011020 | Болт с шайбой | 1 |
| 39 | 4190292 | Зажим | 1 |
| 40 | 4361041 | Шланг (C1) | 1 |
| 41 | 4361042 | Шланг (C2) | 1 |
| 42 | 4200465 | Адаптер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4255792 | Адаптер | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4209776 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
