Напорные трубопроводы — HITACHI EX230LC-5HHE

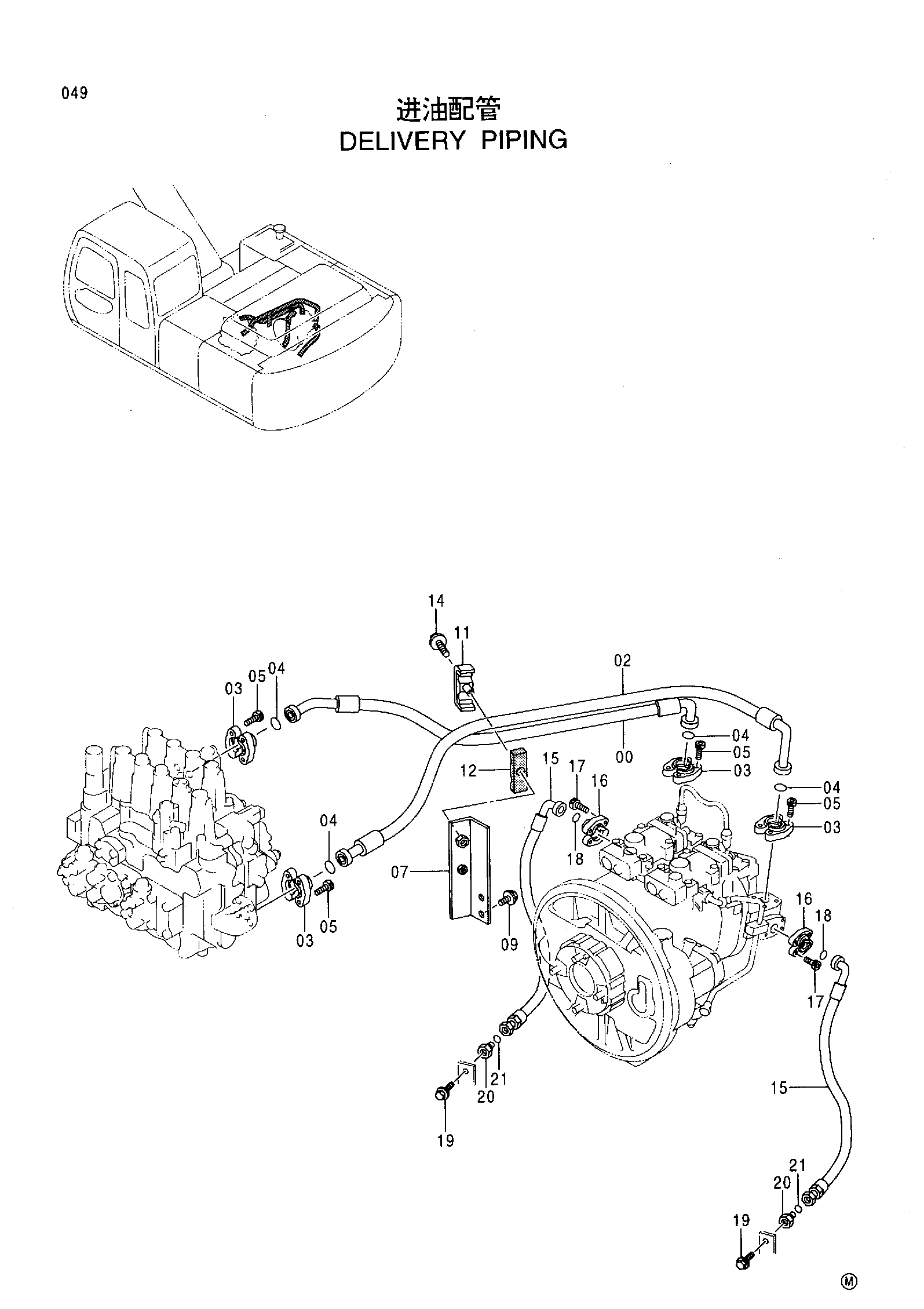

Заводская схема «Напорные трубопроводы» для HITACHI EX230LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4353760 | Шланг | 1 |
| 02 | 4361931 | Шланг | 1 |
| 03 | 4085560 | Разъёмный фланец | 8 |
| 04 | 966993 | Уплотнительное кольцо | 4 |
| 05 | J781240 | Болт с внутренним шестигранником | 16 |
| 07 | 8063037 | Кронштейн | 1 |
| 09 | J011025 | Болт с шайбой | 2 |
| 11 | 8061722 | Хомут | 1 |
| 12 | 3072291 | Резиновая прокладка | 1 |
| 14 | J011290 | Болт с шайбой | 1 |
| 15 | 4355100 | Шланг | 2 |
| 16 | 4506459 | Разъёмный фланец | 4 |
| 17 | J781035 | Болт с внутренним шестигранником | 8 |
| 18 | 971489 | Уплотнительное кольцо | 2 |
| 19 | J011235 | Болт с шайбой | 2 |
| 20 | 4204882 | Пробка | 2 |
| 21 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
