Гусеничная цепь (STD. гусеница) — HITACHI EX230LC-5HHE

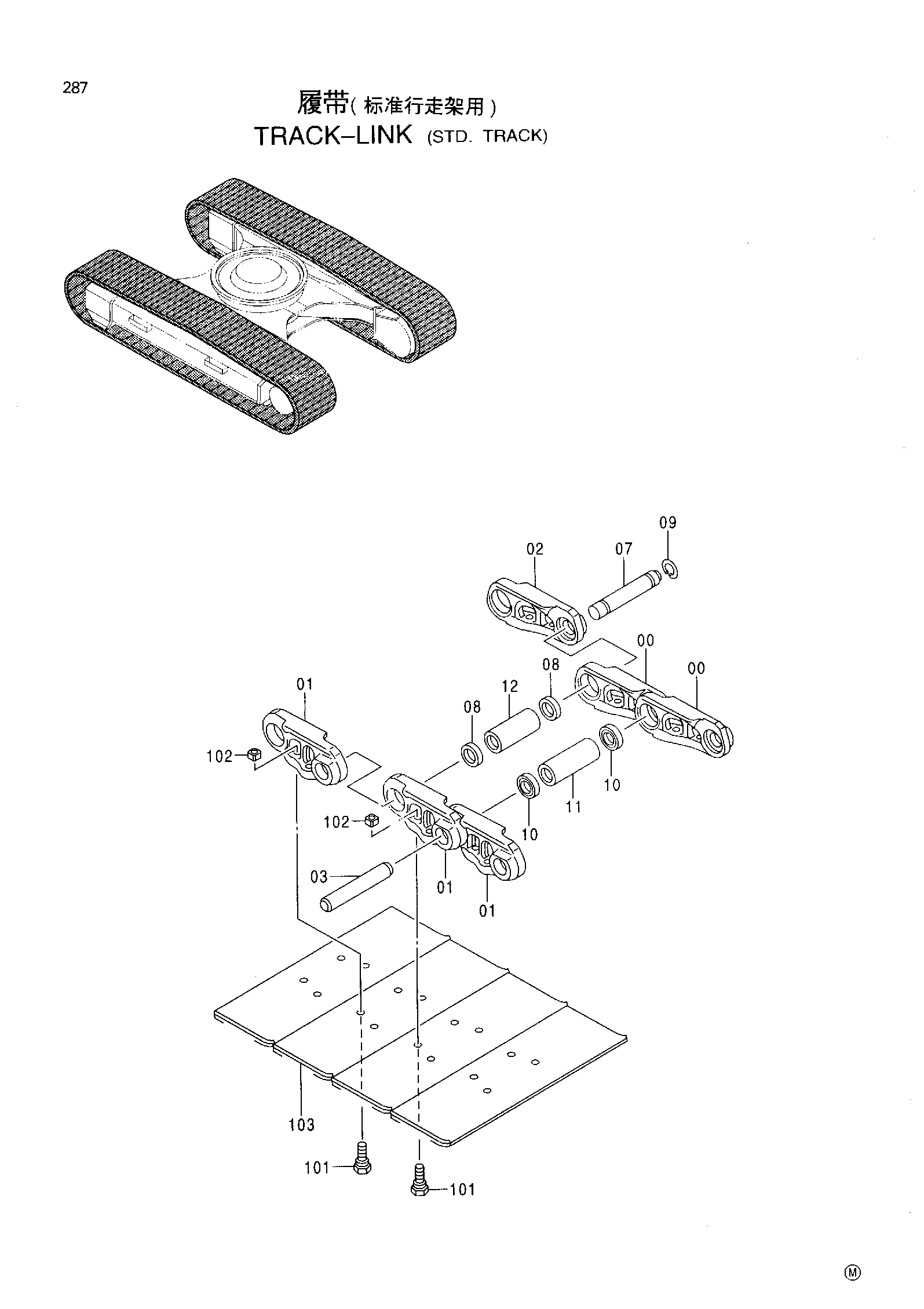

Заводская схема «Гусеничная цепь (STD. гусеница)» для HITACHI EX230LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9143465 | Гусеничная цепь в сборе (600G) | 2 | |
| 9151329 | Гусеничная цепь в сборе (700G) | 2 | |
| 9151331 | Гусеничная цепь в сборе (800G) | 2 | |
| 9151335 | Гусеничная цепь в сборе (900A) | 2 | |
| 00-12 | 9202847 | Гусеничная цепь в сборе | 1 |
| 00 | 1028977 | Гусеничная цепь B | 46 |
| 01 | 1028978 | Гусеничная цепь B | 47 |
| 02 | 4456823 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 46 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4368183 | Уплотнение | 92 |
| 11 | 4345301 | Втулка | 46 |
| 12 | 4345302 | Соединительная втулка | 1 |
| 101 | 4255637 | Болт башмак (грунтозацеп) | 188 |
| 101 | 4289694 | Болт башмак (триангле) | 188 |
| 102 | 4255638 | Гайка | 188 |
| 103 | 2030005 | Башмак грунтозацеп (600G) | 47 |
| 103 | 2025187 | Башмак грунтозацеп (700G) | 47 |
| 103 | 2017550 | Башмак грунтозацеп (800G) | 47 |
| 103 | 1017444 | Башмак триангле (900A) | 47 |
| H900042H | TRACK-LINK ASS'Y ( 600G ) | 2 | |
| H900056H | TRACK-LINK ASS'Y ( 800G ) | 2 | |
| 00-12 | H900044H | Гусеничная цепь в сборе | 1 |
| 00 | H490000H | Гусеничная цепь B | 46 |
| 01 | H490001H | Гусеничная цепь B | 46 |
| 02 | H490002H | Гусеничная цепь M | 1 |
| 03 | H490003H | Гусеничная цепь M | 1 |
| 04 | H490004H | Палец | 46 |
| 07 | H490005H | Соединительный палец | 1 |
| 08 | H490009H | Уплотнение | 2 |
| 09 | H490010H | Коттер | 1 |
| 10 | H490008H | Уплотнение | 92 |
| 11 | H490006H | Втулка | 46 |
| 12 | H490007H | Соединительная втулка | 1 |
| 101 | H490013H | Болт башмак ( грунтозацеп ) | 188 |
| 102 | H490012H | Гайка | 188 |
| 103 | H490021H | Башмак грунтозацеп ( 600G ) | 47 |
| 103 | H490020H | Башмак грунтозацеп ( 800G ) | 47 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
