FRONT PIPING (2) [TYPE 18] (LC TRACK) — HITACHI EX230LC-5HHE
Заводская схема «FRONT PIPING (2) [TYPE 18] (LC TRACK)» для HITACHI EX230LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

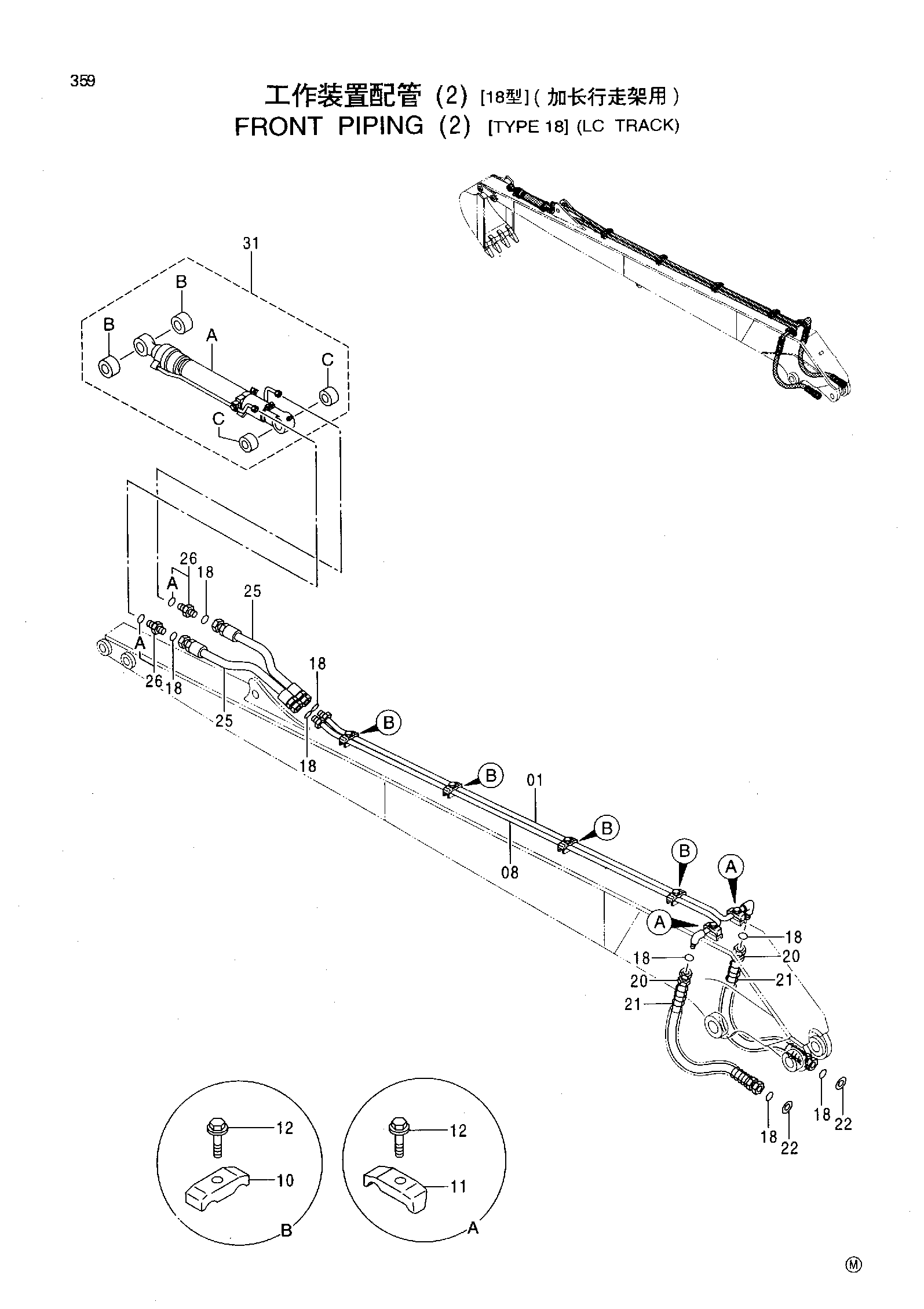

![Схема FRONT PIPING (2) [TYPE 18] (LC TRACK) HITACHI EX230LC-5HHE](/catalog-drawings/bf/bfdb86a2-9764-4073-bcab-7c141e449476.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8053319 | Трубка | 1 |
| 08 | 8053320 | Трубка | 1 |
| 10 | 4189859 | Хомут трубки | 4 |
| 11 | 4190126 | Хомут трубки | 2 |
| 12 | J011260 | Болт с шайбой | 6 |
| 18 | 4187308 | Уплотнительное кольцо | 8 |
| 20 | 4265833 | Шланг | 2 |
| 21 | 4053610 | Защита шланга | 2 |
| 22 | 4203220 | Шайба | 2 |
| 25 | 4249334 | Шланг | 2 |
| 26 | 4197530 | Адаптер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 9152262 | Гидроцилиндр ковша | 1 |
| 31A | 4371061 | Гидроцилиндр ковша | 1 |
| 31B | 4365448 | Втулка | 2 |
| 31C | 4365897 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
