Пилотный трубопроводы (4) — HITACHI EX230K-5

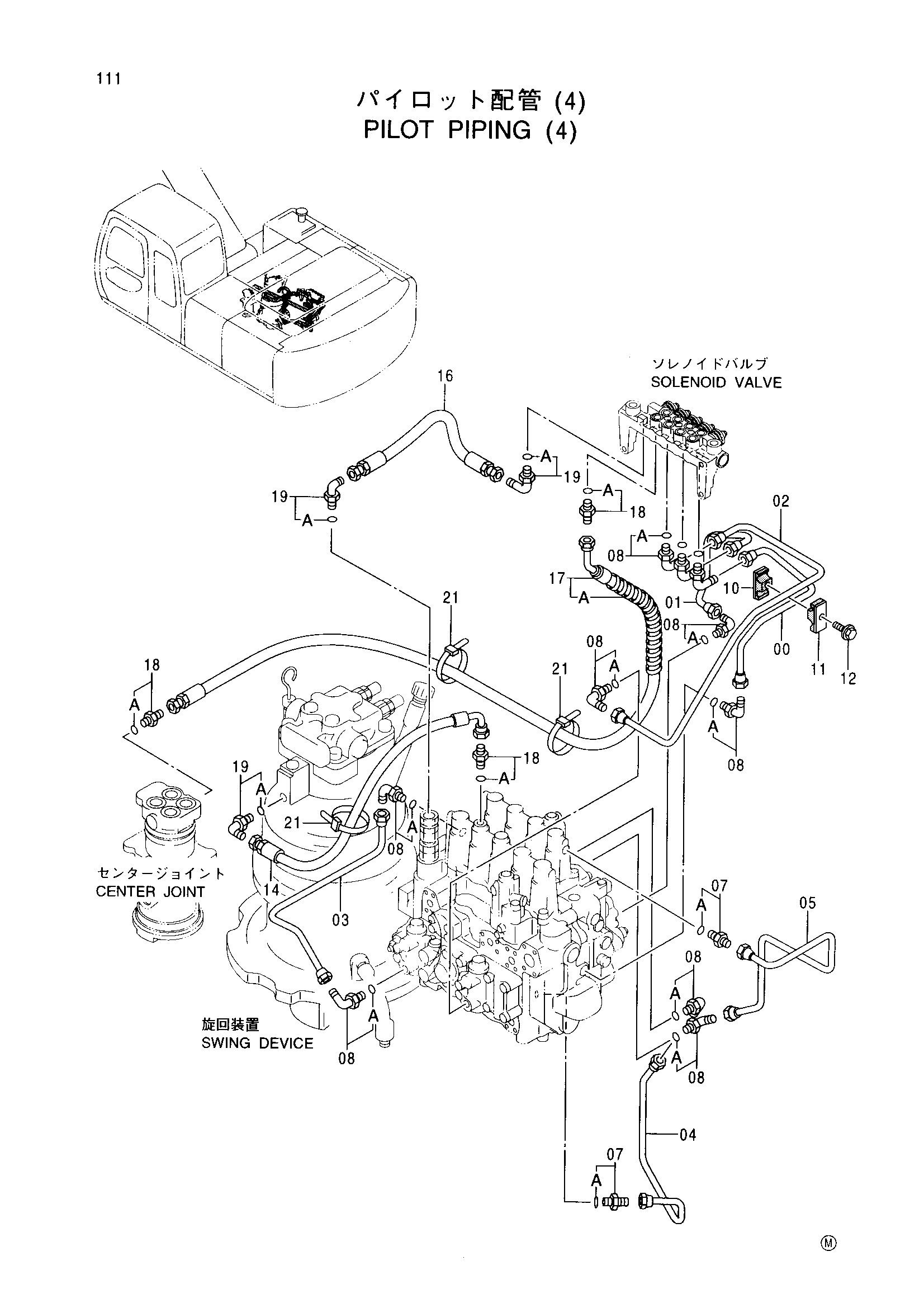

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX230K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333884 | Трубка | 1 |
| 01 | 4333885 | Трубка | 1 |
| 02 | 3068871 | Трубка | 1 |
| 03 | 4333886 | Трубка | 1 |
| 04 | 4333887 | Трубка | 1 |
| 05 | 3068872 | Трубка | 1 |
| 07 | 4255305 | Штуцер трубки | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4293950 | Угловой штуцер | 10 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9735305 | Хомут | 1 |
| 11 | 9735306 | Хомут | 1 |
| 12 | J010825 | Болт с шайбой | 1 |
| 14 | 4332931 | Шланг | 1 |
| 16 | 4332934 | Шланг | 1 |
| 17 | 9147401 | Нейлоновый шланг в сборе | 1 |
| 17A | 4346006 | Нейлоновый шланг | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 4200465 | Адаптер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4154670 | Угловой штуцер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
