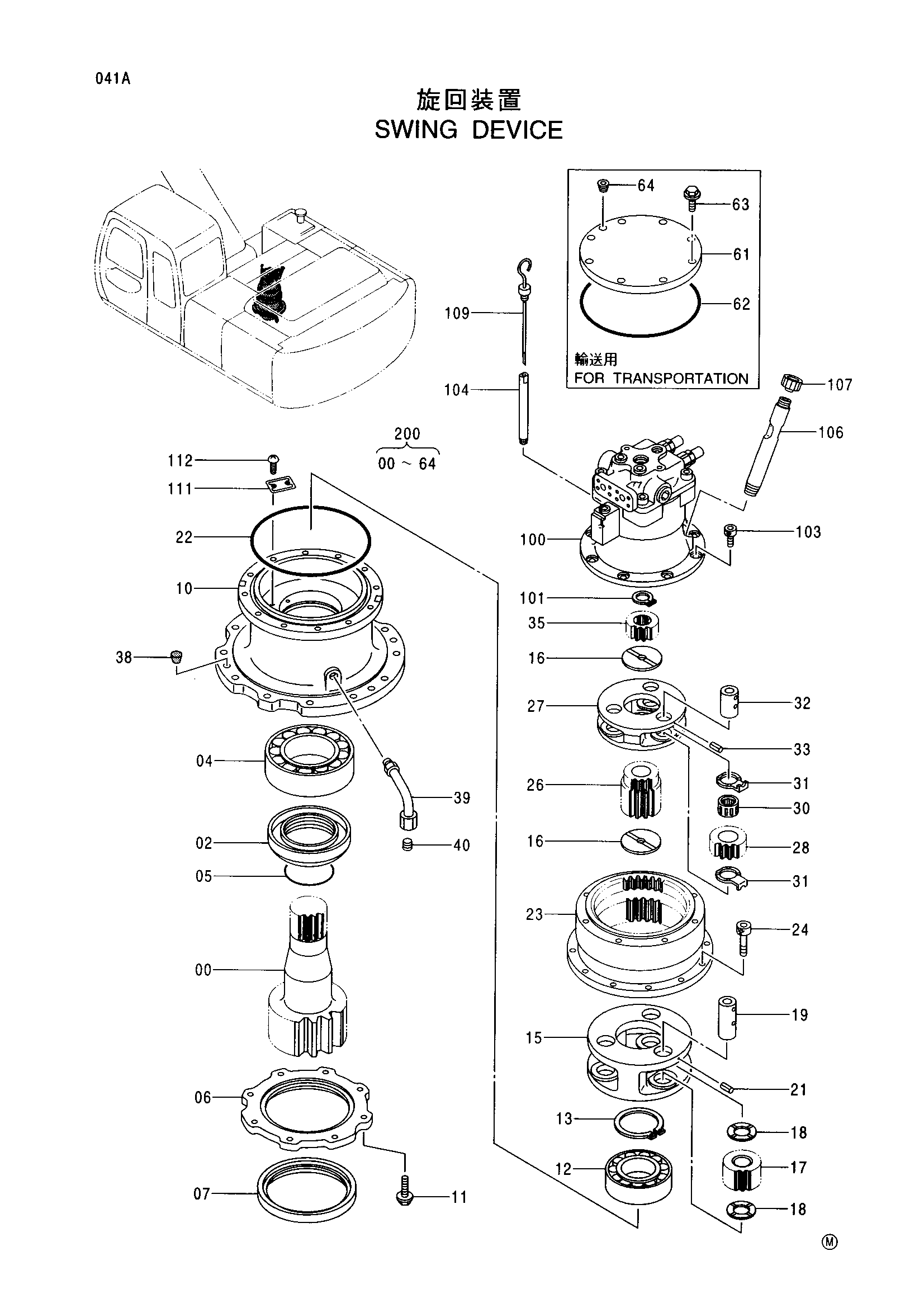

Механизм поворота — HITACHI EX230K-5

Заводская схема «Механизм поворота» для HITACHI EX230K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2028849	Вал проп.	1
02	4253309	Втулка	1
04	4252834	Подшипник. спх.рол.	1
05	A811130	Уплотнительное кольцо	1
06	3060561	Крышка	1
07	4253308	Масляное уплотнение	1
10	1017263	Корпус	1
11	J011240	Болт с шайбой	10
12	4504706	Подшипник. спх.рол.	1
13	942480	Стопорное кольцо	1
15	1020746	Водило	1
16	4187590	Упорная пластина	2
17	9744934	Планетарная шестерня	3
18	4266934	Упорная пластина	6
19	4341849	Палец	3
21	4144022	Пружинный штифт	3
22	4203188	Уплотнительное кольцо	1
23	1020589	Коронная шестерня	1
24	M341850	Болт с внутренним шестигранником	12
26	3050047	Солнечная шестерня	1
27	1020598	Водило	1
28	3070331	Планетарная шестерня	3
30	4354748	Игольчатый подшипник	3
31	4347635	Упорная пластина	6
32	4341941	Палец	3
33	4144018	Пружинный штифт	3
35	3070317	Солнечная шестерня	1
38	431578	Пробка	2
39	8050212	Трубка	1
40	94-2013	Пробка	1
61	8053415	Крышка	1
62	4252835	Уплотнительное кольцо	1
63	J011250	Болт с шайбой	8
64	94-2011	Пробка	1
100	4330233	Гидромотор	1
101	962002	Стопорное кольцо	1
103	M341228	Болт с внутренним шестигранником	4
104	4264452	Трубка	1
106	4332658	Трубка	1
107	4343365	Колпачок	1
109	3074223	Указатель уровня	1
111	3053093	Информационная табличка	1
112	M492564	Приводной винт	2
200	9158938	Механизм поворота(без гидромотор: масляный)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX230K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
