Пилотный трубопроводы (поток производительность селектор): 1 — HITACHI EX230K-5

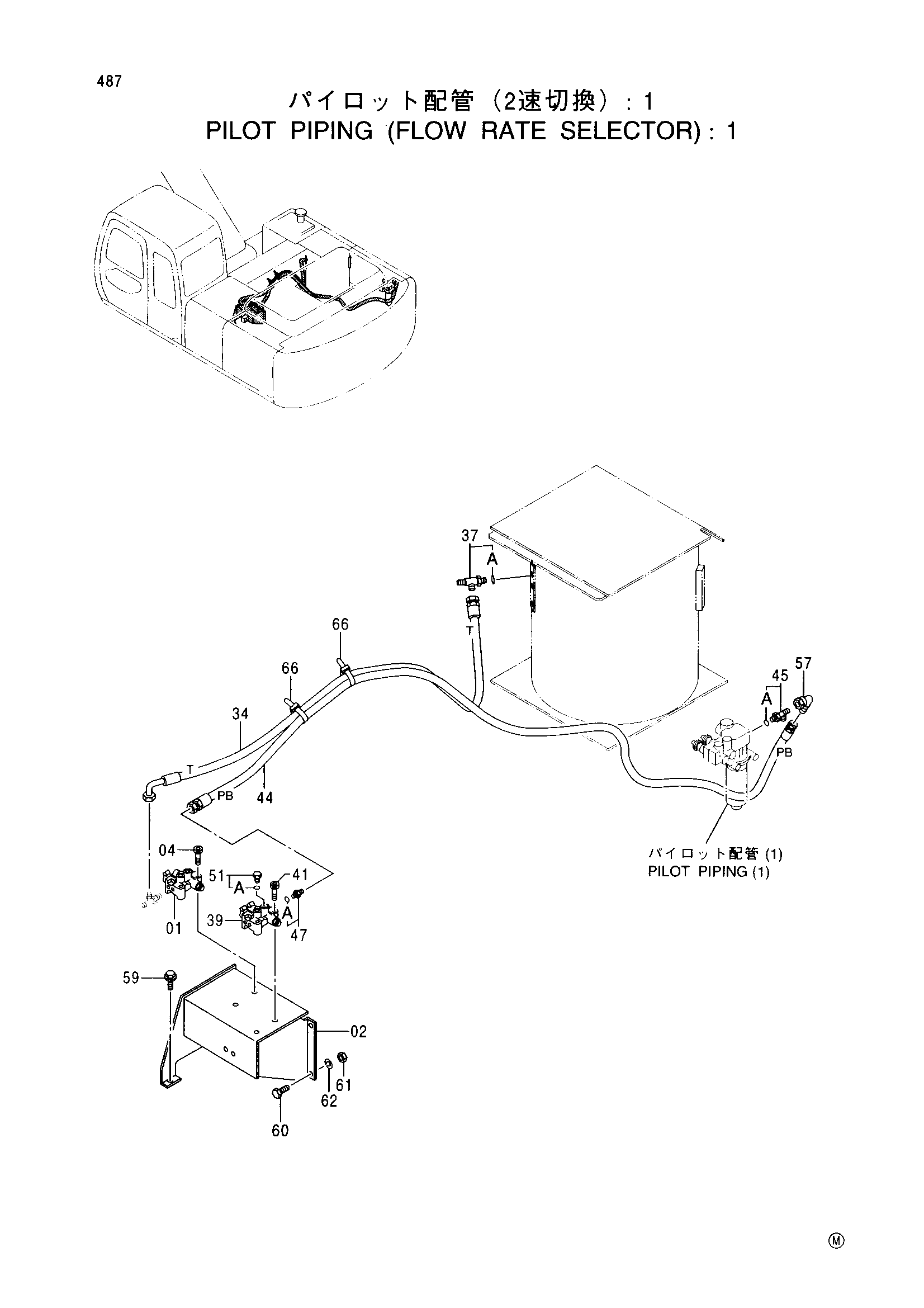

Заводская схема «Пилотный трубопроводы (поток производительность селектор): 1» для HITACHI EX230K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4351669 | Электромагнитный клапан | 1 |
| 02 | 7031540 | Кронштейн | 1 |
| 04 | J781060 | Болт с внутренним шестигранником | 2 |
| 34 | 4368891 | Шланг (T) | 1 |
| 37 | 4205363 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4351659 | Электромагнитный клапан | 1 |
| 41 | J781060 | Болт с внутренним шестигранником | 2 |
| 44 | 4382552 | Шланг (PB) | 1 |
| 45 | 4222016 | Тройник | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4200467 | Адаптер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4093624 | Пробка | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4239976 | Унион S | 1 |
| 59 | J031030 | Болт с шайбой | 3 |
| 60 | J901025 | Болт | 2 |
| 61 | J950010 | Гайка | 2 |
| 62 | A590910 | Пружинная шайба | 2 |
| 66 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
