Ковш (1.15)<JIS94> — HITACHI EX230H-5 JPN

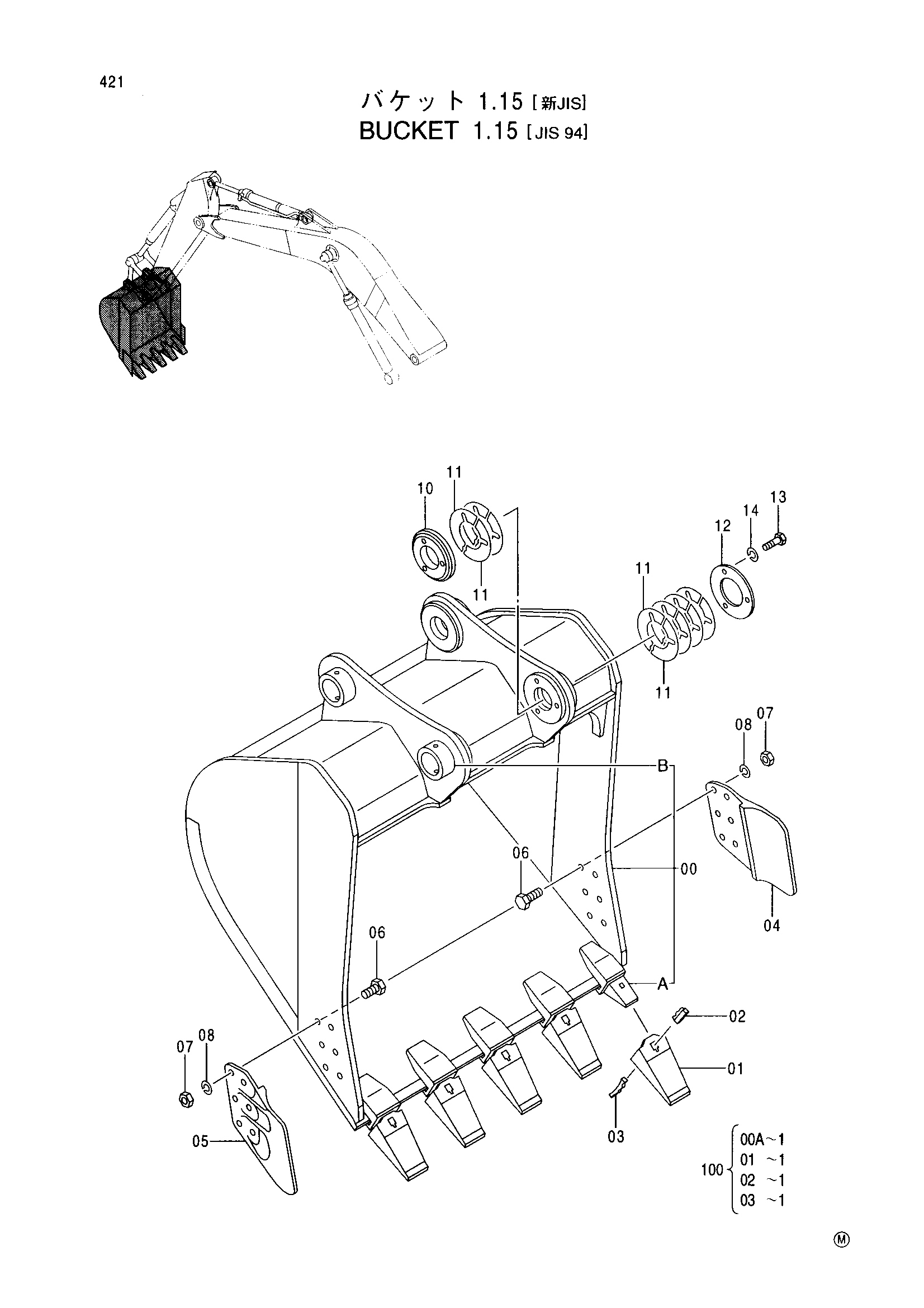

Заводская схема «Ковш (1.15)<JIS94>» для HITACHI EX230H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9154586 | Ковш в сборе | 1 | |
| 00 | 8067051 | Ковш | 1 |
| 00A | 4187941 | Адаптер зуба | 5 |
| 00B | 4067720 | Ограничитель | 2 |
| 01 | 4326644 | Коронка зуба | 5 |
| 02 | 4319920 | Резиновый фиксатор | 5 |
| 02 | 4501625 замена: 4319920 | Резиновый фиксатор | 5 |
| 03 | 4326646 | Стопорный палец | 5 |
| 04 | 2021232 | Боковой резец | 1 |
| 05 | 2021233 | Боковой резец | 1 |
| 06 | J932275 | Болт | 12 |
| 07 | J951022 | Гайка | 12 |
| 08 | A590922 | Пружинная шайба | 12 |
| 10 | 4273780 | Бобышка | 1 |
| 11 | 4275784 | Регулировочная шайба | 14 |
| 12 | 4275783 | Пластина | 1 |
| 13 | J901485 | Болт | 3 |
| 14 | A590914 | Пружинная шайба | 3 |
| 100 | 9075611 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
