Шланг защита от разрыва клапан трубопроводы (рукоять): 3 — HITACHI EX230H-5 JPN

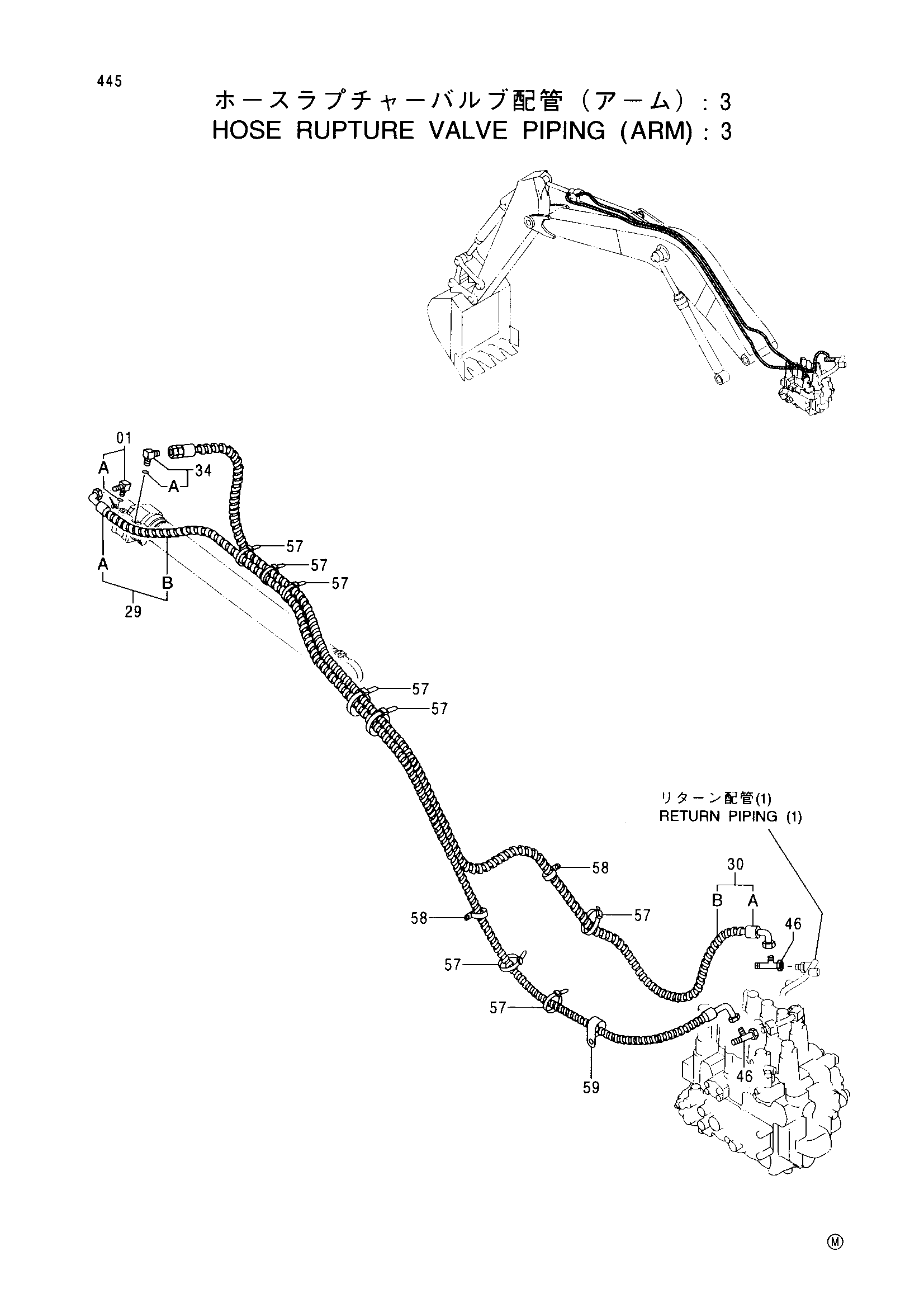

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 3» для HITACHI EX230H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 9159428 | Шланг в сборе | 1 |
| 29A | 4374929 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 18 |
| 30 | 9159457 | Шланг в сборе | 1 |
| 30A | 4383992 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 18 |
| 34 | 4154671 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4246672 | Соединительный штуцер | 2 |
| 57 | 4055312 | Ленточный зажим | 8 |
| 58 | 4190253 | Зажим | 2 |
| 59 | 4190292 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
