STD. стрела <220> — HITACHI EX230H-5 JPN

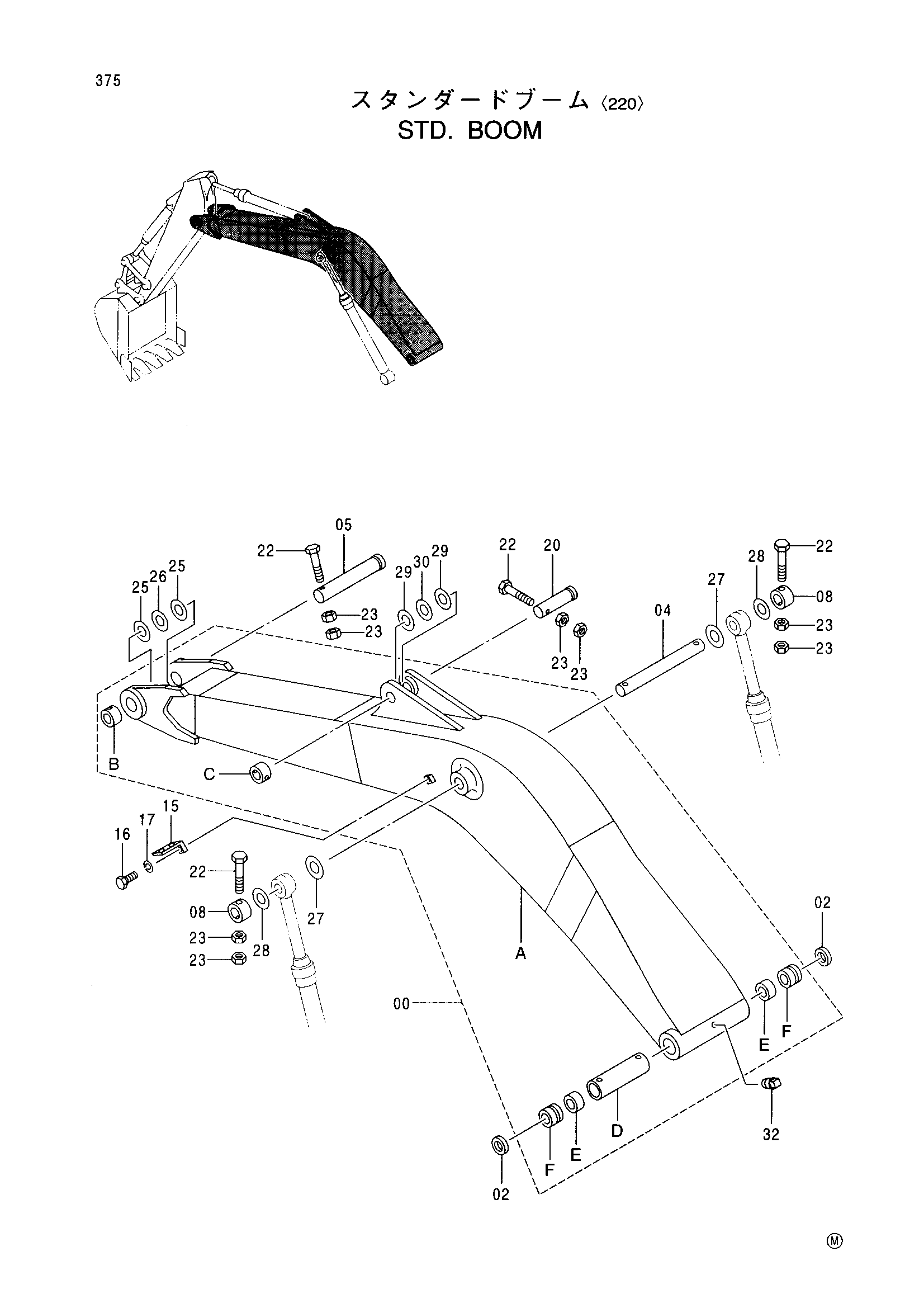

Заводская схема «STD. стрела <220>» для HITACHI EX230H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030266 | Стрела | 1 |
| 00A | 5004285 | Стрела | 1 |
| 00B | 4067720 | Ограничитель | 1 |
| 00C | 4067719 | Ограничитель | 1 |
| 00D | 4372730 | Проставка | 1 |
| 00E | 4364501 | Втулка | 2 |
| 00F | 4355877 | Втулка | 2 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 3038444 | Палец | 1 |
| 05 | 3038446 | Палец | 1 |
| 08 | 4067720 | Ограничитель | 2 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
| 20 | 3076627 | Палец | 1 |
| 22 | 4342146 | Болт | 4 |
| 23 | J950020 | Гайка | 8 |
| 25 | 4361176 | Упорная пластина 1.0 | 2 |
| 26 | 4361177 | Упорная пластина 2.0 | 1 |
| 27 | 4372971 | Упорная пластина 1.0 | 2 |
| 28 | 4372970 | Упорная пластина 1.0 | 2 |
| 29 | 4366691 | Упорная пластина 1.0 | 2 |
| 30 | 4367409 | Упорная пластина 2.0 | 1 |
| 32 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
