Шланг защита от разрыва клапан трубопроводы (стрела): 3 — HITACHI EX230H-5 JPN

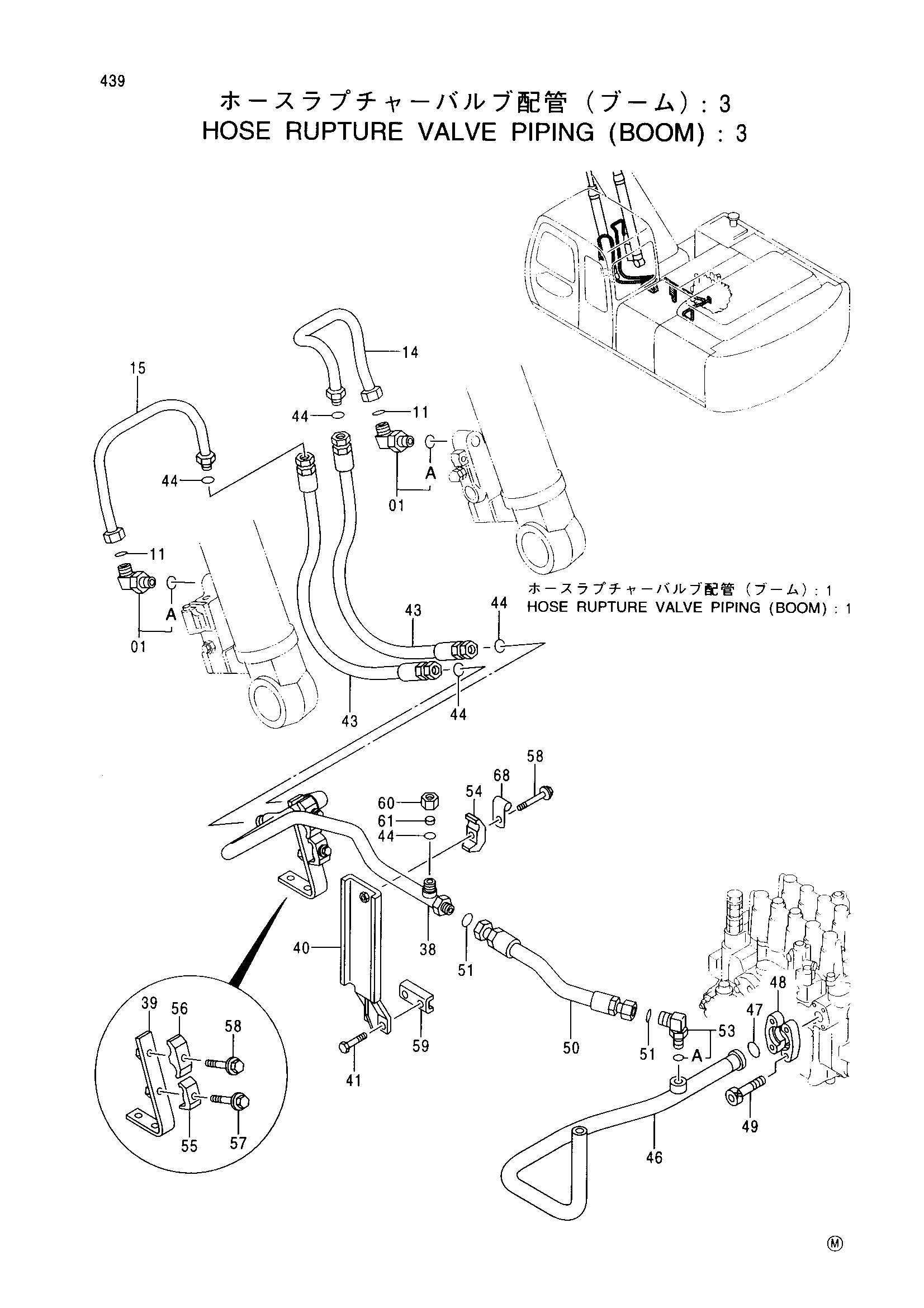

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3» для HITACHI EX230H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4198799 | Угловой штуцер | 2 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 14 | 8060460 | Трубка | 1 |
| 15 | 8060462 | Трубка | 1 |
| 38 | 7032099 | Трубка | 1 |
| 39 | 9732450 | Опора | 1 |
| 40 | 8065622 | Кронштейн | 1 |
| 41 | J011230 | Болт с шайбой | 2 |
| 43 | 4301059 | Шланг | 2 |
| 44 | 4187308 | Уплотнительное кольцо | 5 |
| 46 | 8066925 | Обратная трубка | 1 |
| 47 | 4508805 | Уплотнительное кольцо | 1 |
| 48 | 4024049 | Разъёмный фланец | 2 |
| 49 | J781030 | Болт с внутренним шестигранником | 4 |
| 50 | 4374922 | Шланг | 1 |
| 51 | 4187328 | Уплотнительное кольцо | 2 |
| 53 | 4205391 | Угловой штуцер | 1 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 4190127 | Хомут трубки | 1 |
| 55 | 4190126 | Хомут трубки | 1 |
| 56 | 4189860 | Хомут трубки | 1 |
| 57 | J011265 | Болт с шайбой | 1 |
| 58 | J011270 | Болт с шайбой | 2 |
| 59 | 9743377 | Седло винта | 1 |
| 60 | 4188136 | Гайка | 1 |
| 61 | 4189094 | Колпачок | 1 |
| 68 | 4190253 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
