Кондиционер. короб <выбор> — HITACHI EX230-5

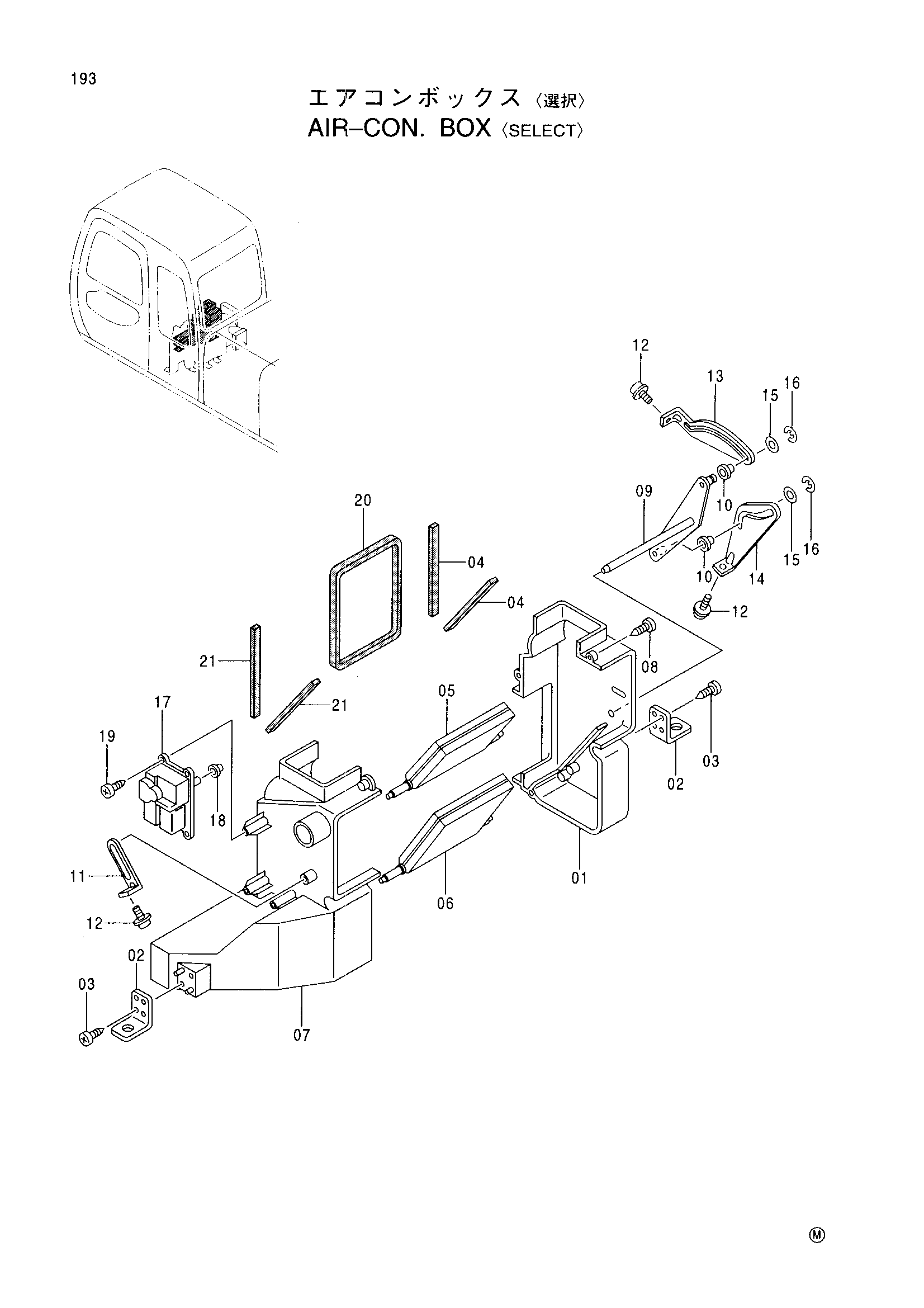

Заводская схема «Кондиционер. короб <выбор>» для HITACHI EX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4361107 | Короб | 1 | |
| 01 | 4382864 | Корпус | 1 |
| 02 | 4382865 | Кронштейн | 2 |
| 03 | 4236448 | Винт | 4 |
| 04 | 4382866 | Манжета | 2 |
| 05 | 4382867 | Дверь | 1 |
| 06 | 4382868 | Дверь | 1 |
| 07 | 4382869 | Корпус | 1 |
| 08 | 4382883 | Самонарезающий винт | 4 |
| 09 | 4382870 | Рычаг | 1 |
| 10 | 4382871 | Втулка | 2 |
| 11 | 4382872 | Рычаг | 1 |
| 12 | J460308 | Винт с шайбой | 3 |
| 13 | 4382873 | Рычаг | 1 |
| 14 | 4382874 | Рычаг | 1 |
| 15 | 4382875 | Втулка | 2 |
| 16 | 4382876 | Стопорное кольцо | 2 |
| 17 | 4382877 | Гидромотор | 1 |
| 18 | 4382878 | Втулка | 1 |
| 19 | 4382859 | Самонарезающий винт | 3 |
| 20 | 4382880 | Манжета | 1 |
| 21 | 4382881 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
