Гусеничная цепь <STD. гусеница><выбор> — HITACHI EX230-5

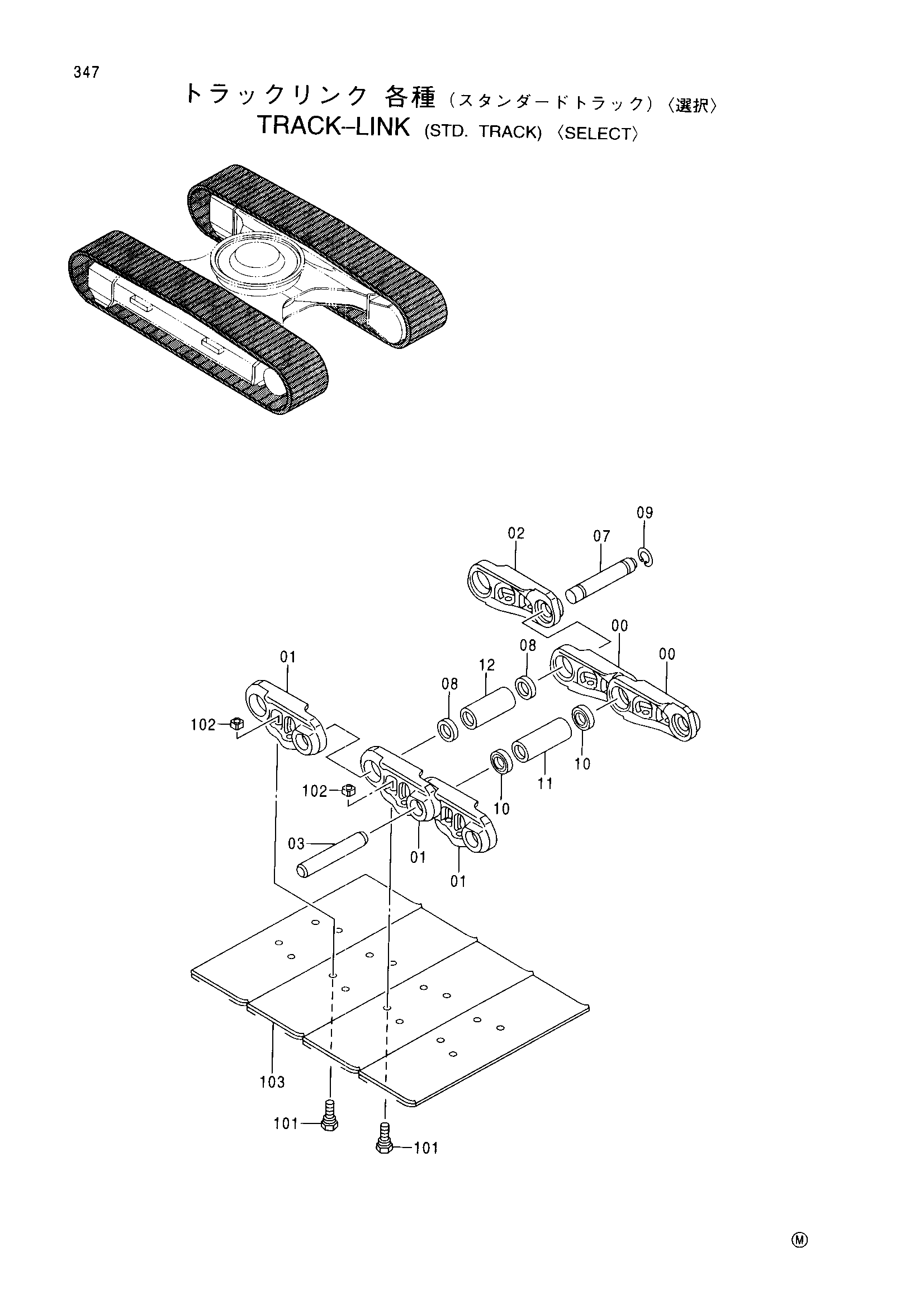

Заводская схема «Гусеничная цепь <STD. гусеница><выбор>» для HITACHI EX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9143465 | Гусеничная цепь в сборе (600G) | 2 | |
| 9147247 | Гусеничная цепь в сборе (600GK) | 2 | |
| 9151329 | Гусеничная цепь в сборе (700G) | 2 | |
| 9151331 | Гусеничная цепь в сборе (800G) | 2 | |
| 9151333 | Гусеничная цепь в сборе (600F) | 2 | |
| 9151335 | Гусеничная цепь в сборе (900A) | 2 | |
| 9155794 | Гусеничная цепь в сборе (760A) | 2 | |
| 00-12 | 9143466 замена: 9180319 | Гусеничная цепь в сборе | 1 |
| 00-12 | 9180319 | Гусеничная цепь в сборе | 1 |
| 00 | 1021596 | Гусеничная цепь B | 46 |
| 01 | 1021597 | Гусеничная цепь B | 47 |
| 02 | 4334641 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 46 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4368183 замена: 4386609 | Уплотнение | 92 |
| 10 | 4368183 замена: 4408124 | Уплотнение | 92 |
| 10 | 4408124 | Уплотнение | 92 |
| 11 | 4345301 замена: 4386609 | Втулка | 46 |
| 11 | 4345301 замена: 4408124 | Втулка | 46 |
| 11 | 4386609 | Втулка | 46 |
| 12 | 4345302 | Соединительная втулка | 1 |
| 101 | 4255637 | Болт башмак (фроусер) | 188 |
| 101 | 4286126 | Болт башмак (плоский) | 188 |
| 101 | 4289694 | Болт башмак (триангле) | 188 |
| 102 | 4255638 | Гайка | 188 |
| 103 | 1017202 | Башмак плоский (600F) | 47 |
| 103 | 1017444 | Башмак триангле (900A) | 47 |
| 103 | 1023719 | Башмак триангле (760A) | 47 |
| 103 | 2017550 | Башмак грунтозацеп (800G) | 47 |
| 103 | 2025187 | Башмак грунтозацеп (700G) | 47 |
| 103 | 2030005 | Башмак грунтозацеп (600G) | 47 |
| 103 | 2038741 | Башмак грунтозацеп (600GK) | 47 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
