Хигх-прессуре трубопроводы (поток производительность селектор) — HITACHI EX230-5

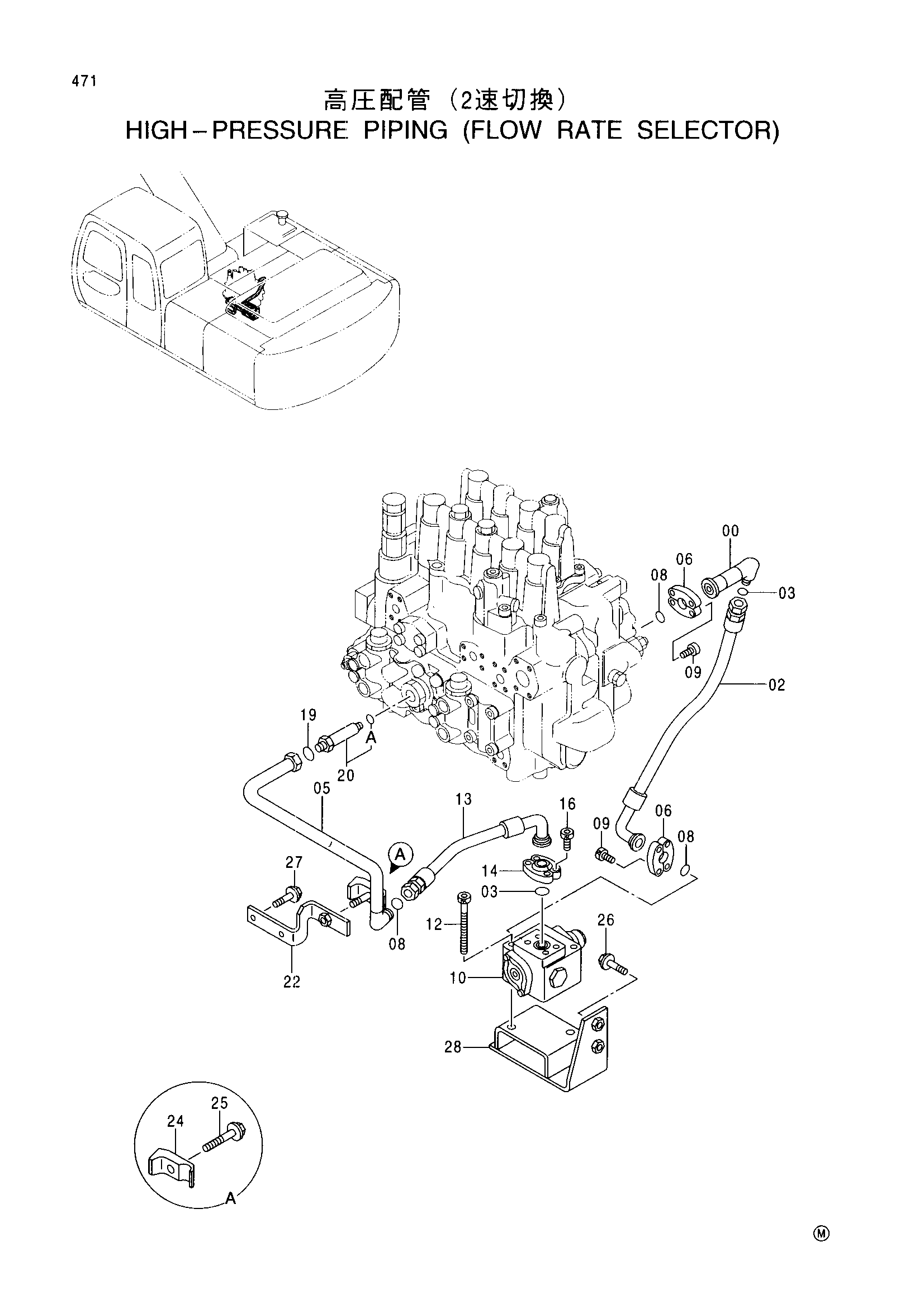

Заводская схема «Хигх-прессуре трубопроводы (поток производительность селектор)» для HITACHI EX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9745132 | Трубка | 1 |
| 02 | 4355996 | Шланг | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 8067541 | Трубка | 1 |
| 06 | 986910 | Разъёмный фланец | 4 |
| 08 | 971489 | Уплотнительное кольцо | 3 |
| 09 | J781030 | Болт с внутренним шестигранником | 8 |
| 10 | 4330231 | Гидрораспределитель | 1 |
| 12 | J781255 | Болт с внутренним шестигранником | 2 |
| 13 | 4355997 | Шланг | 1 |
| 14 | 986910 | Разъёмный фланец | 2 |
| 16 | J781030 | Болт с внутренним шестигранником | 4 |
| 19 | 4187328 | Уплотнительное кольцо | 1 |
| 20 | 4198411 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9747536 | Кронштейн | 1 |
| 24 | 4190126 | Хомут трубки | 1 |
| 25 | J011260 | Болт с шайбой | 1 |
| 26 | J011235 | Болт с шайбой | 2 |
| 27 | J011025 | Болт с шайбой | 2 |
| 28 | 8065652 замена: 8066877 | Кронштейн | 1 |
| 28 | 8066877 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
