Передний трубопроводы (1)<тип 18><LC гусеница> — HITACHI EX230-5

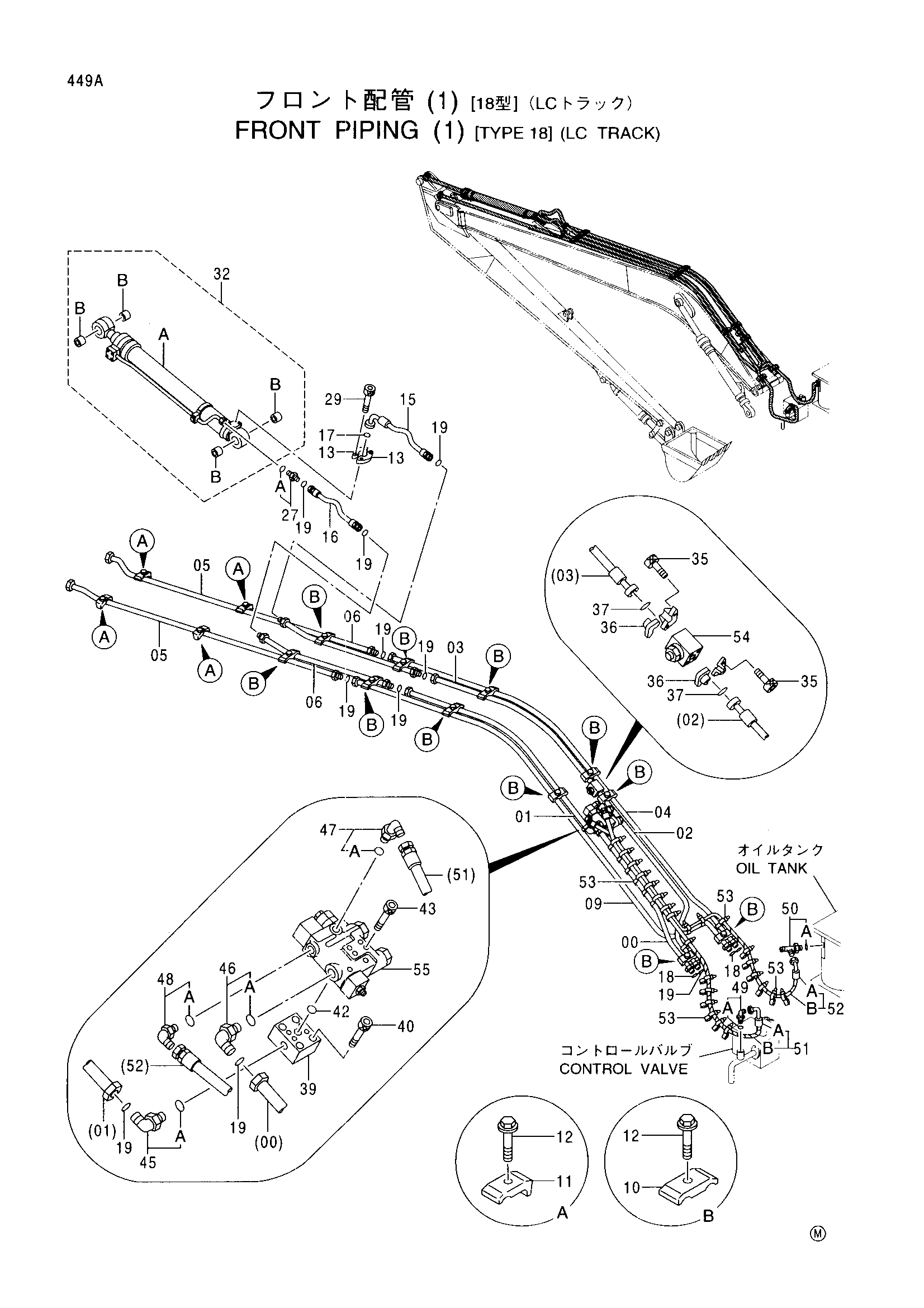

Заводская схема «Передний трубопроводы (1)<тип 18><LC гусеница>» для HITACHI EX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8068069 | Трубка | 1 |
| 01 | 8068070 | Трубка | 1 |
| 02 | 8068071 | Трубка | 1 |
| 03 | 8068072 | Трубка | 1 |
| 04 | 8068073 | Трубка | 1 |
| 05 | 8053317 | Трубка | 2 |
| 06 | 8053318 | Трубка | 2 |
| 09 | 8068074 | Трубка | 1 |
| 10 | 4189859 | Хомут трубки | 11 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J011260 | Болт с шайбой | 15 |
| 13 | 4085560 | Разъёмный фланец | 2 |
| 15 | 4252855 | Шланг | 1 |
| 16 | 4272697 | Шланг | 1 |
| 17 | 966993 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 3 |
| 19 | 4187328 | Уплотнительное кольцо | 10 |
| 27 | 4189535 | Адаптер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | J781240 | Болт с внутренним шестигранником | 4 |
| 32 | 9157644 | Гидроцилиндр рукояти | 1 |
| 32A | 4380500 | Гидроцилиндр рукояти | 1 |
| 32B | 4358100 | Втулка | 4 |
| 35 | J781030 | Болт с внутренним шестигранником | 8 |
| 36 | 986910 | Разъёмный фланец | 4 |
| 37 | 971489 | Уплотнительное кольцо | 2 |
| 39 | 4374604 | Блок | 1 |
| 40 | J781270 | Болт с внутренним шестигранником | 4 |
| 42 | A811035 | Уплотнительное кольцо | 1 |
| 43 | M341290 | Болт с внутренним шестигранником | 4 |
| 45 | 4205391 | Угловой штуцер | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4198799 | Угловой штуцер | 1 |
| 46A | 4506429 | Уплотнительное кольцо | 1 |
| 47 | 4154672 | Угловой штуцер | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4154671 | Угловой штуцер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4353073 | Угловой штуцер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4205363 | Тройник | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 9166102 | Шланг в сборе | 1 |
| 51A | 4381143 | Шланг | 1 |
| 51B | 4327293 | Защитный кожух | 8 |
| 52 | 9166103 | Шланг в сборе | 1 |
| 52A | 4375320 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 8 |
| 53 | 4373212 | Ленточный зажим | 24 |
| 54 | 4391954 | Клапан замедленного возврата | 1 |
| 55 | 9164558 | Клапан замедленного возврата | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
