Пилотный трубопроводы (11)[STD][AUS] — HITACHI EX225USRK(LC)
Заводская схема «Пилотный трубопроводы (11)[STD][AUS]» для HITACHI EX225USRK(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.

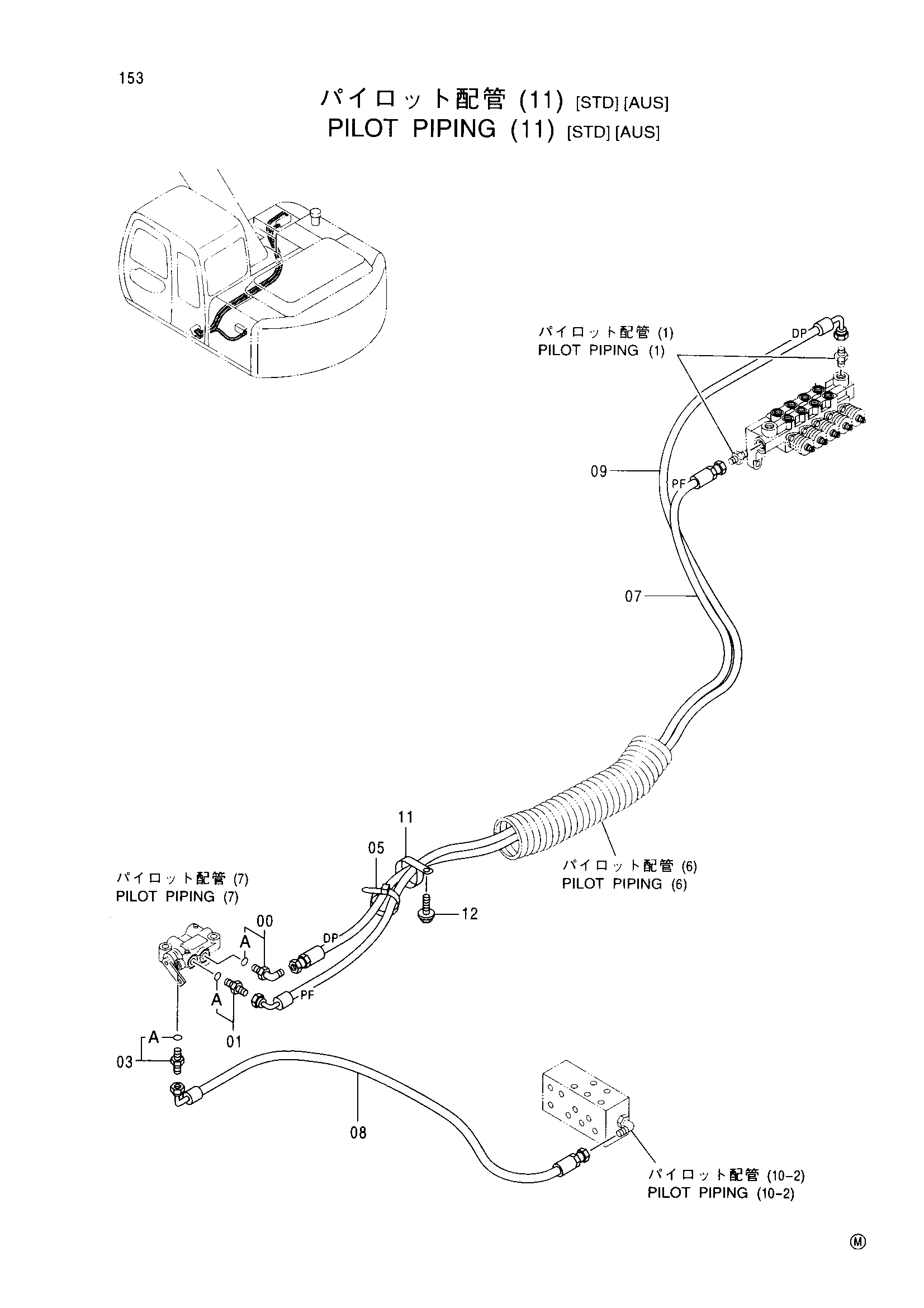

![Схема Пилотный трубопроводы (11)[STD][AUS] HITACHI EX225USRK(LC)](/catalog-drawings/79/79de40a8-36fa-4b4c-a55b-41fe165acf32.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154671 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4346499 | Фильтр | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 1 |
| 07 | 4365791 | Шланг (PF) | 1 |
| 08 | 4333589 | Шланг | 1 |
| 09 | 4389039 | Шланг (DP) | 1 |
| 11 | 4190265 | Зажим | 1 |
| 12 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USRK(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
