Многофункциональный рычаг трубопроводы (1)<выбор> — HITACHI EX225USRK(LC)

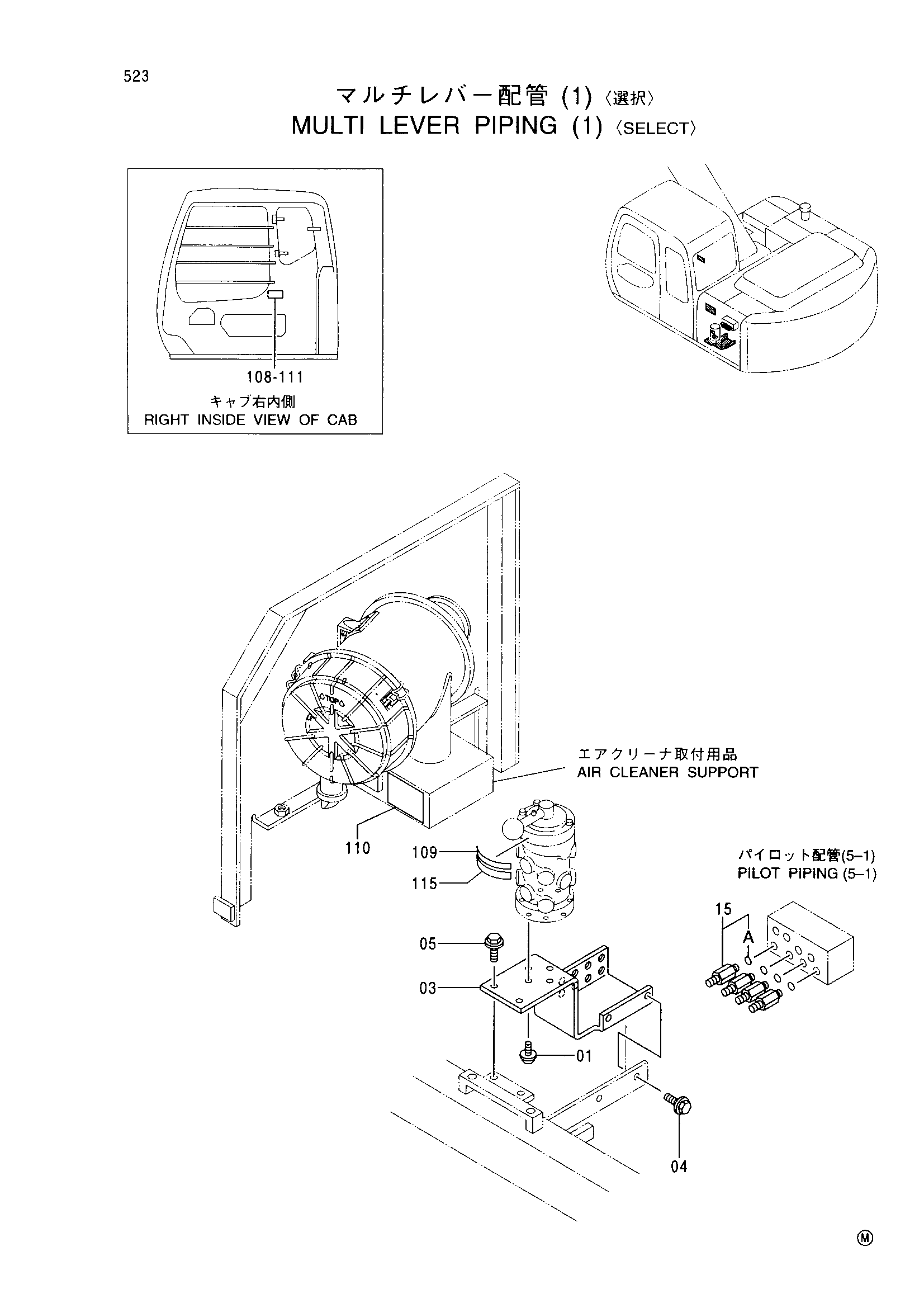

Заводская схема «Многофункциональный рычаг трубопроводы (1)<выбор>» для HITACHI EX225USRK(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J010818 | Болт с шайбой | 4 |
| 03 | 7033299 | Кронштейн | 1 |
| 04 | J031030 | Болт с шайбой | 2 |
| 05 | J021030 | Болт с шайбой | 2 |
| 15 | 4276965 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 108 | 4260602 | Корпус | 1 |
| 109 | 4372969 | Информационная табличка | 1 |
| 110 | 3059267 | Информационная табличка | 1 |
| 111 | 4288249 | Пластина | 1 |
| 111 | 4288250 | Пластина | 1 |
| 111 | 4288251 | Пластина | 1 |
| 111 | 4288252 | Пластина | 1 |
| 115 | 4372968 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USRK(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
