Пилотный трубопроводы (5-3)<без отвал> — HITACHI EX225USRK(LC)

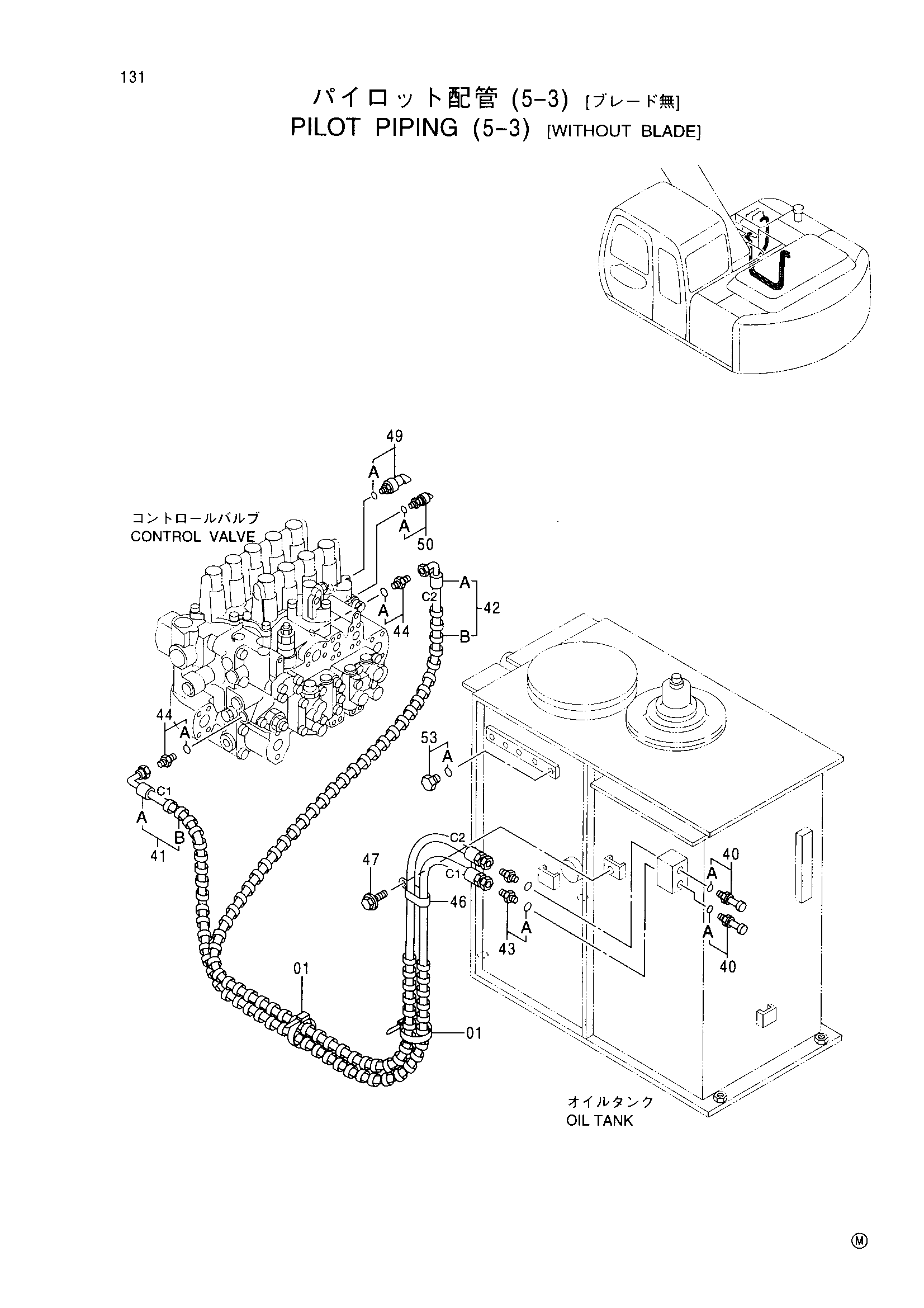

Заводская схема «Пилотный трубопроводы (5-3)<без отвал>» для HITACHI EX225USRK(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055312 | Ленточный зажим | 2 |
| 40 | 4332040 | Датчик давления | 2 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 9164375 | Шланг в сборе | 1 |
| 41A | 4391622 | Шланг (C1) | 1 |
| 41B | 4327293 | Защитный кожух | 3 |
| 42 | 9164376 | Шланг в сборе | 1 |
| 42A | 4391625 | Шланг (C2) | 1 |
| 42B | 4327293 | Защитный кожух | 4 |
| 43 | 4255792 | Адаптер | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4200465 | Адаптер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4190292 | Зажим | 1 |
| 47 | J011020 | Болт с шайбой | 1 |
| 49 | 4353686 | Выключатель | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4380677 | Выключатель | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4092534 | Пробка | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USRK(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
