Сиденье стойка [EU][N.EUROPE] — HITACHI EX225USRK(LC)
Заводская схема «Сиденье стойка [EU][N.EUROPE]» для HITACHI EX225USRK(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.

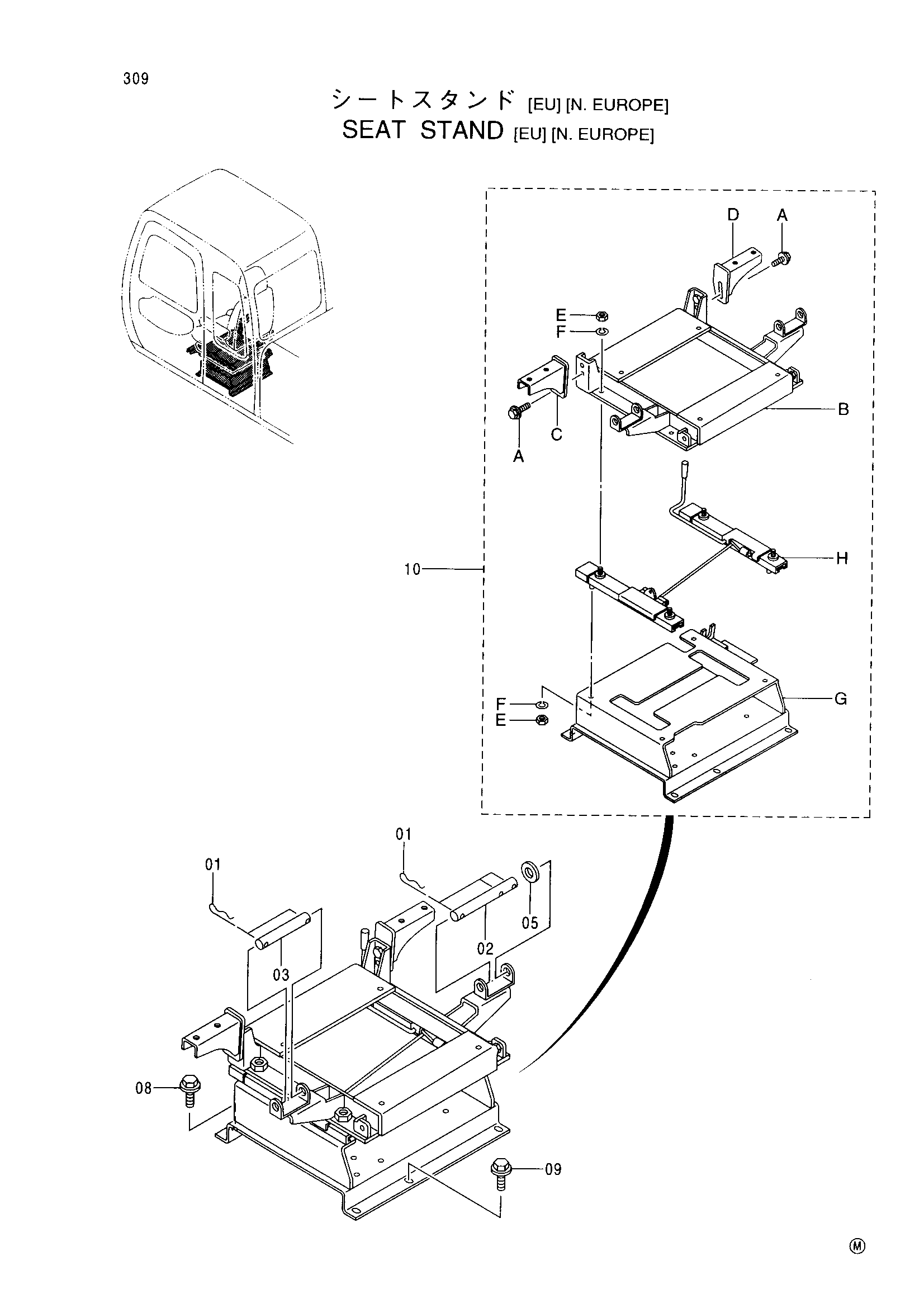

![Схема Сиденье стойка [EU][N.EUROPE] HITACHI EX225USRK(LC)](/catalog-drawings/05/05b385b7-6a2c-40ab-8822-d9448b477b3d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4372109 | Стопорный палец | 5 |
| 02 | 4341890 | Палец | 1 |
| 03 | 4376707 | Палец | 1 |
| 05 | 4018545 | Шайба | 1 |
| 08 | J011025 | Болт с шайбой | 4 |
| 09 | J021025 | Болт с шайбой | 3 |
| 10 | 9170751 | Водило в сборе | 1 |
| 10A | J021025 | Болт с шайбой | 4 |
| 10B | 7032230 | Водило | 1 |
| 10C | 8061123 | Кронштейн (левый) | 1 |
| 10D | 8061563 | Кронштейн (правый) | 1 |
| 10E | J952010 | Гайка | 8 |
| 10F | A590910 | Пружинная шайба | 8 |
| 10G | 8072464 | Стойка | 1 |
| 10H | 4382794 | Ползун | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USRK(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
