Основной трубопроводы (1) — HITACHI EX225USRK(LC)

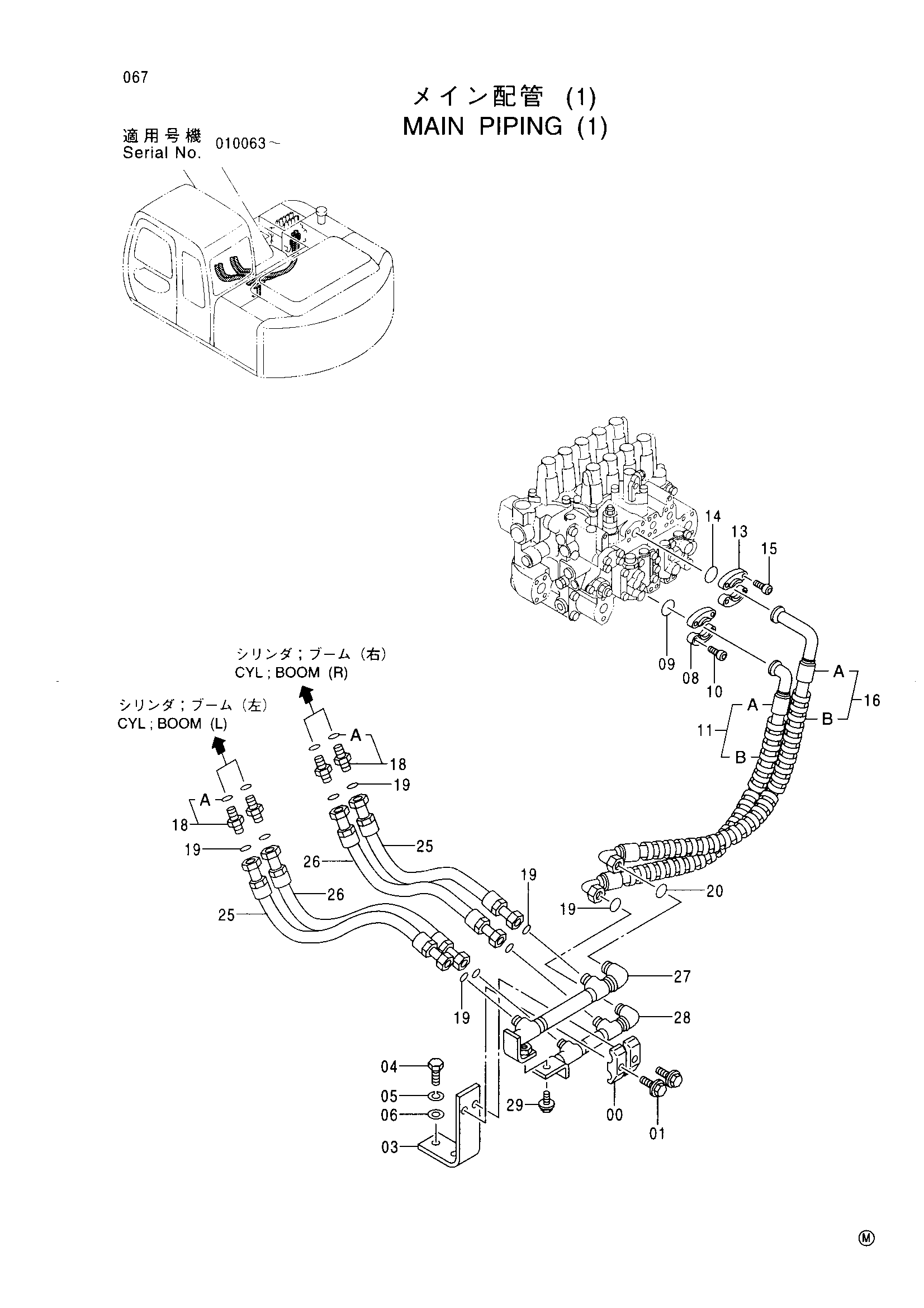

Заводская схема «Основной трубопроводы (1)» для HITACHI EX225USRK(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4153488 | Хомут трубки | 2 |
| 01 | J011270 | Болт с шайбой | 2 |
| 03 | 8071076 | Опора | 1 |
| 04 | J901225 | Болт | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 06 | 449490 | Шайба | 2 |
| 08 | 986910 | Разъёмный фланец | 2 |
| 09 | 971489 | Уплотнительное кольцо | 1 |
| 10 | J781030 | Болт с внутренним шестигранником | 4 |
| 11 | 9163016 | Шланг в сборе | 1 |
| 11A | 4388996 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 2 |
| 13 | 962453 | Разъёмный фланец | 2 |
| 14 | 966993 | Уплотнительное кольцо | 1 |
| 15 | J781030 | Болт с внутренним шестигранником | 4 |
| 16 | 9163015 | Шланг в сборе | 1 |
| 16A | 4388995 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 2 |
| 18 | 4189619 | Адаптер | 4 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 9 |
| 20 | 4187328 | Уплотнительное кольцо | 1 |
| 25 | 4249339 | Шланг | 2 |
| 26 | 4297047 | Шланг | 2 |
| 27 | 8070402 | Трубка | 1 |
| 28 | 8070405 | Трубка | 1 |
| 29 | J011025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USRK(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
