Основной трубопроводы (4) — HITACHI EX225USRK(LC)

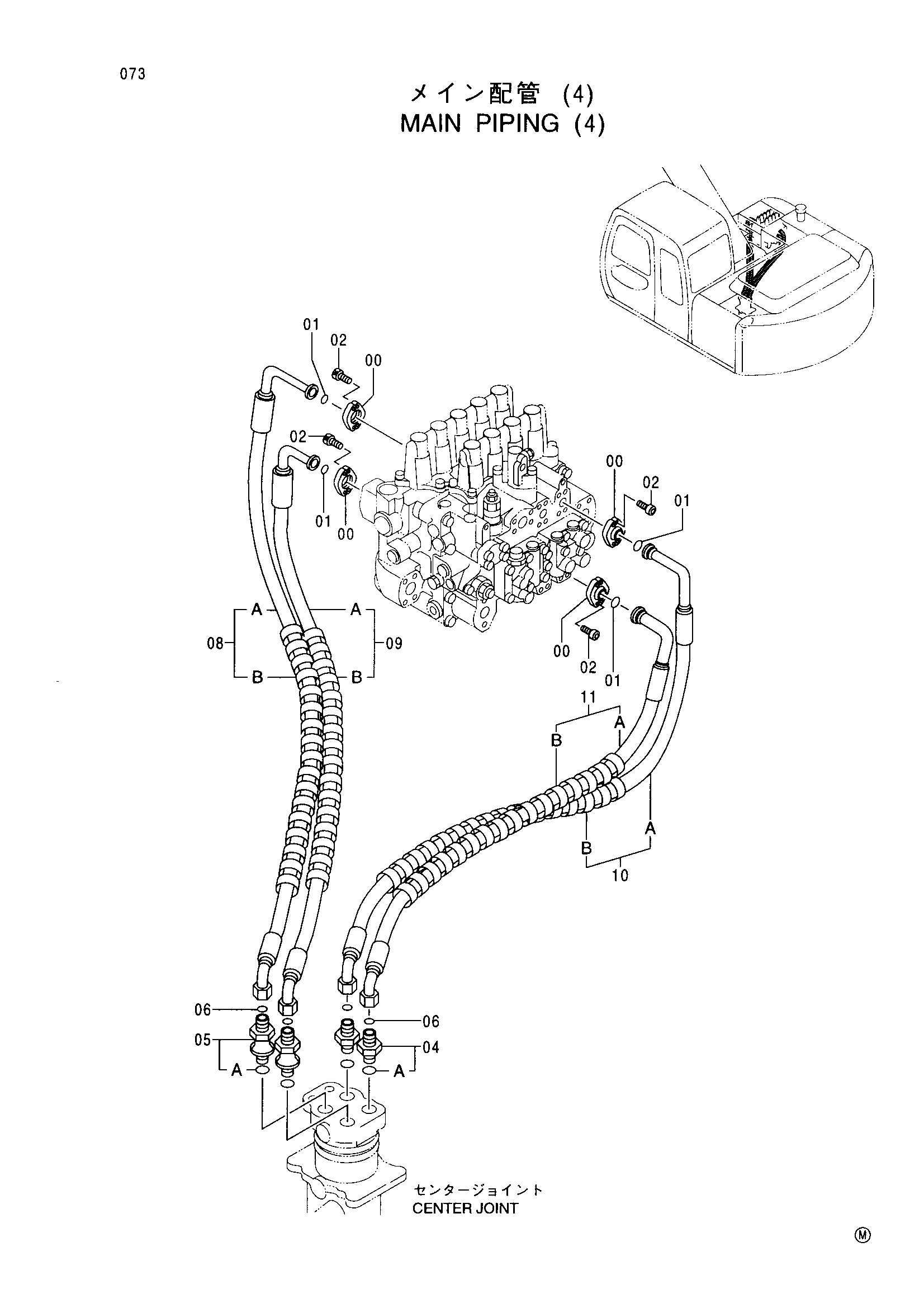

Заводская схема «Основной трубопроводы (4)» для HITACHI EX225USRK(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 04 | 4189619 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4189539 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 08 | 9162993 | Шланг в сборе | 1 |
| 08A | 4389003 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 4 |
| 09 | 9162994 | Шланг в сборе | 1 |
| 09A | 4389004 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 4 |
| 10 | 9162991 | Шланг в сборе | 1 |
| 10A | 4389001 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 2 |
| 11 | 9162992 | Шланг в сборе | 1 |
| 11A | 4389002 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USRK(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
