Пилотный трубопроводы (13)<с отвал> — HITACHI EX225USRK(LC)

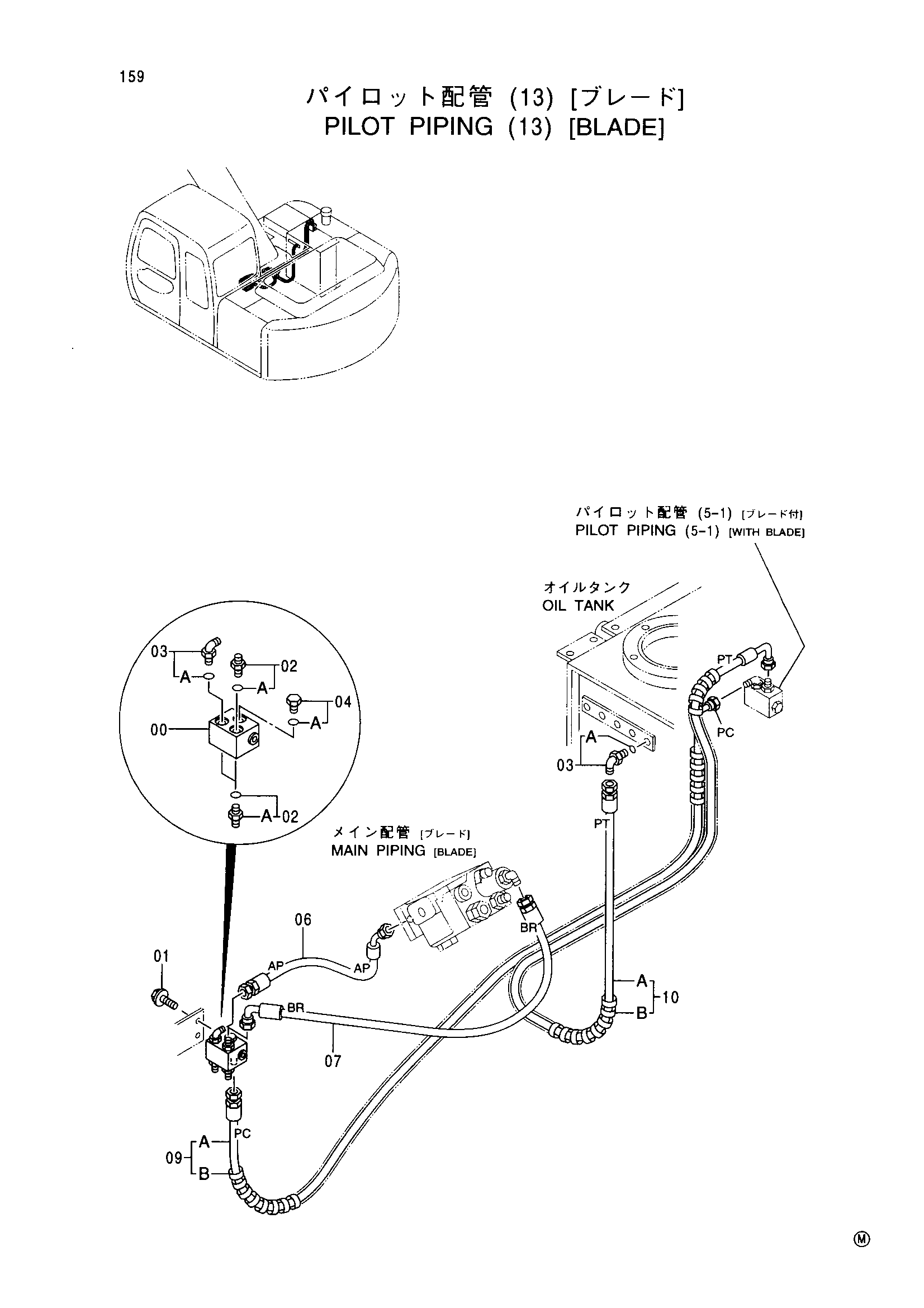

Заводская схема «Пилотный трубопроводы (13)<с отвал>» для HITACHI EX225USRK(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J010850 | Болт с шайбой | 2 |
| 02 | 4200466 | Адаптер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4154671 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4093624 | Пробка | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4397356 | Шланг (AP) | 1 |
| 07 | 4397313 | Шланг (BR) | 1 |
| 09 | 9134841 | Шланг в сборе | 1 |
| 09A | 4397314 | Шланг (PC) | 1 |
| 09B | 4327293 | Защитный кожух | 3 |
| 10 | 9135052 | Шланг в сборе | 1 |
| 10A | 4396537 | Шланг (TP) | 1 |
| 10B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USRK(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
