Пилотный трубопроводы (9)[STD] — HITACHI EX225USRK(LC)

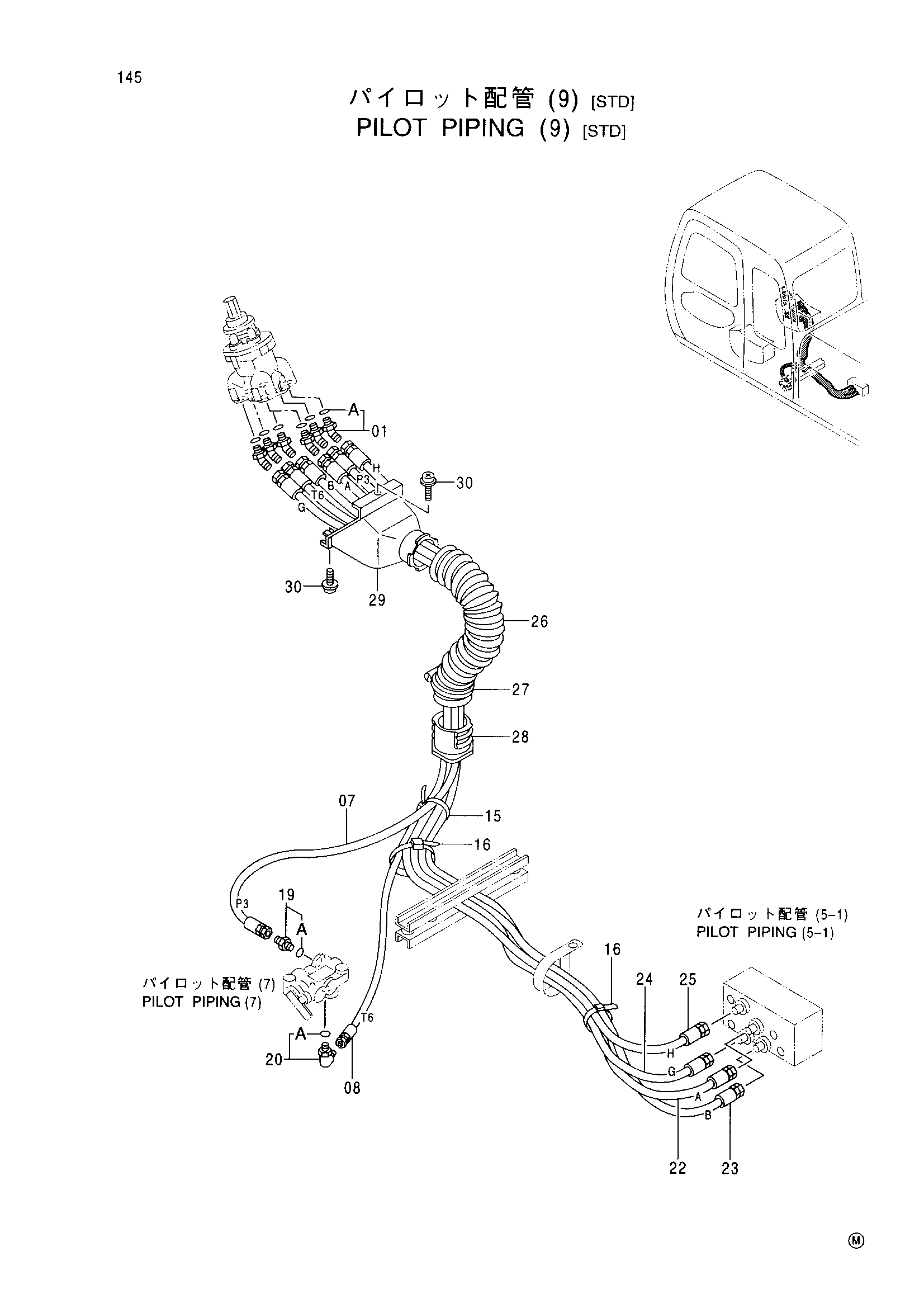

Заводская схема «Пилотный трубопроводы (9)[STD]» для HITACHI EX225USRK(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (9)[STD] HITACHI EX225USRK(LC)](/catalog-drawings/e9/e9b13539-9cf4-4832-8cf1-f978761bffb6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286916 | Угловой штуцер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4333395 | Шланг (P3) | 1 |
| 08 | 4333580 | Шланг (T6) | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 16 | 4121859 | Ленточный зажим | 2 |
| 19 | 4261938 | Фильтр | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4345999 | Шланг (A) | 1 |
| 23 | 4304408 | Шланг (B) | 1 |
| 24 | 4346002 | Шланг (G) | 1 |
| 25 | 4346003 | Шланг (H) | 1 |
| 26 | 4351175 | Шланг | 1 |
| 27 | 4351774 | Хомут провод | 1 |
| 28 | 3072687 замена: 3079728 | Втулка | 1 |
| 28 | 3079728 | Втулка | 1 |
| 29 | 3072745 | Крышка | 1 |
| 30 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USRK(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
